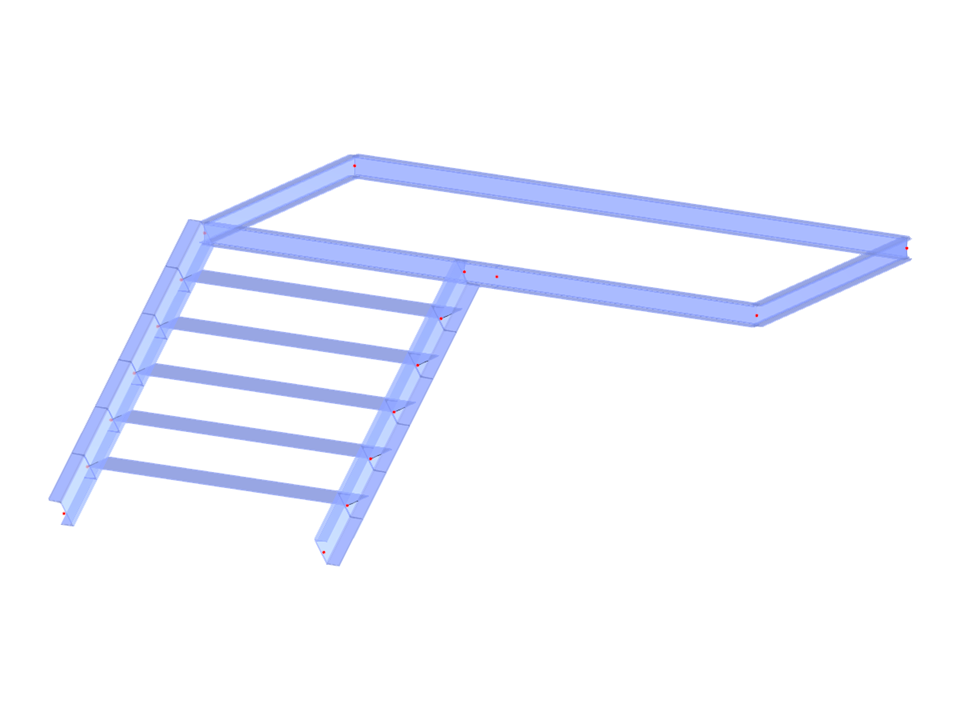

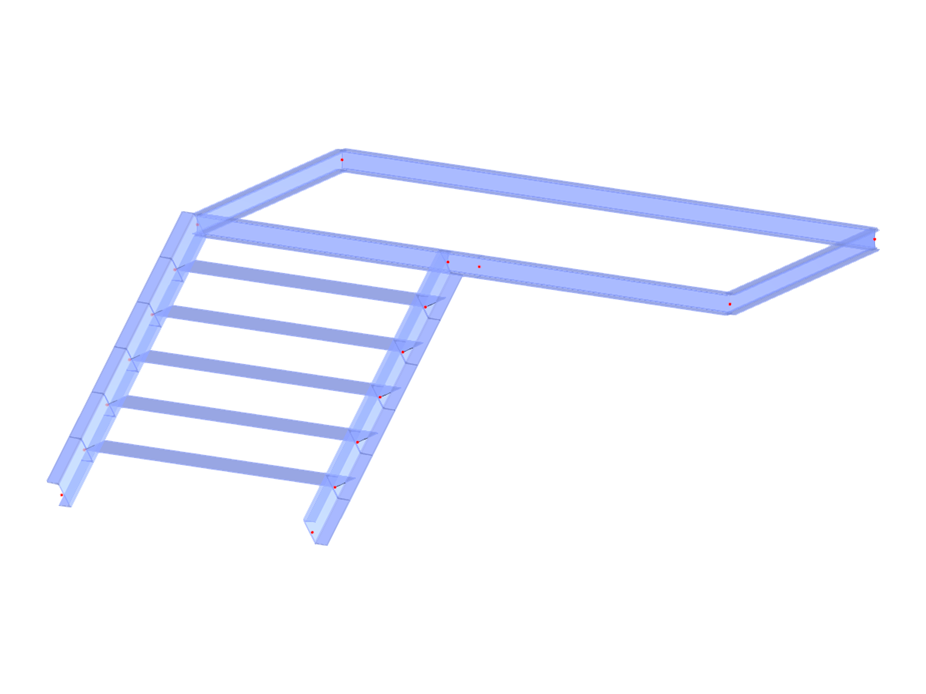

Escada de um lance em aço com patamar na parte superior direita.
STS001-f | Escada de piso único com patamar direito
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 18 |
| Número de linhas | 23 |
| Número de barras | 23 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,303 t |
| Dimensões | 3,400 x 1,200 x 3,100 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
