Tanque de betão armado 3D modelado num modelo de solo

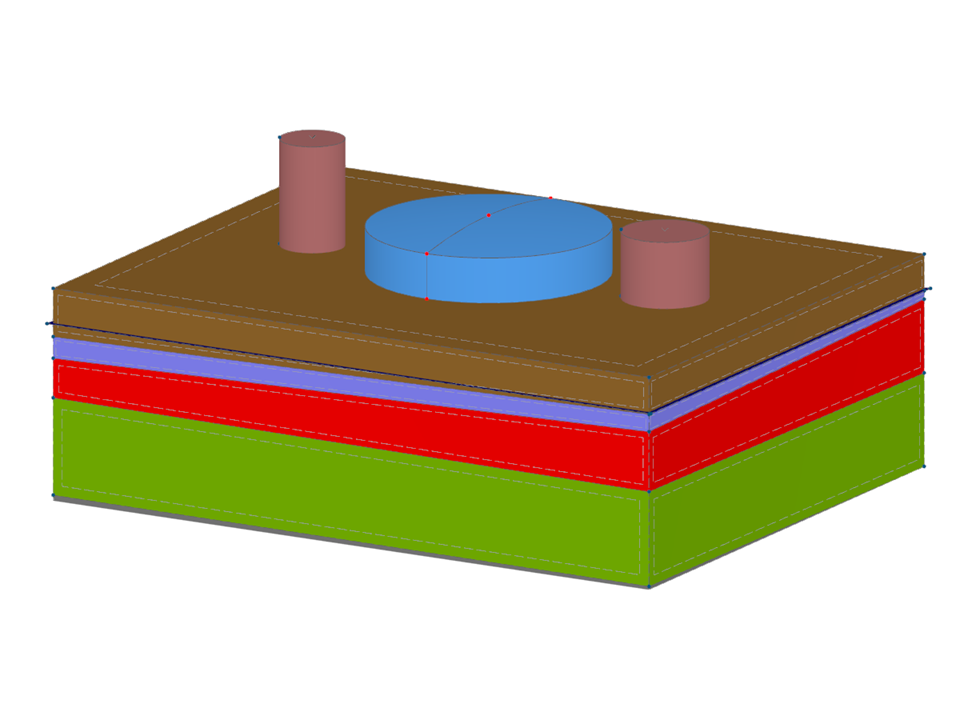

Modelo de tanque de betão armado sobre solo
| Número de nós | 33 |
| Número de linhas | 54 |
| Número de barras | 0 |
| Número de superfícies | 33 |
| Número de sólidos | 4 |
| Número de casos de carga | 6 |
| Número de combinações de cargas | 1 |
| Número de combinações de resultados | 0 |
| Peso total | 219219,000 t |
| Dimensões | 77,200 x 36,541 x 61,960 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
