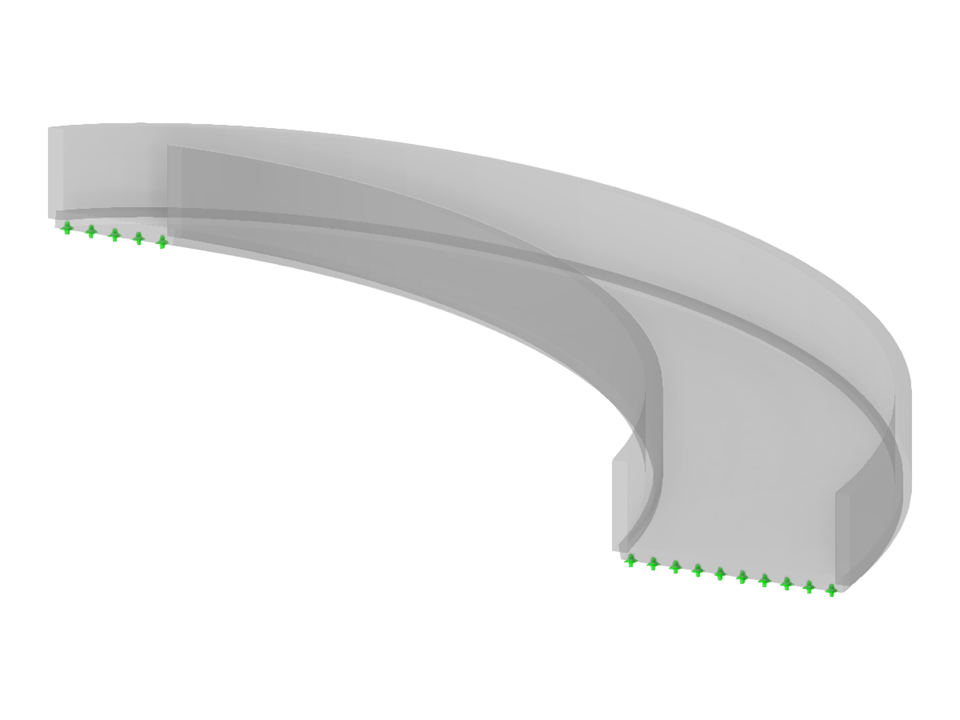

Escada semicircular em betão de um só lanço com largura de lanço desigual.
STC014 | Escada de um lance em semicírculo
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 44 |
| Número de linhas | 46 |
| Número de barras | 0 |
| Número de superfícies | 3 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 29,755 t |
| Dimensões | 10,600 x 4,100 x 5,300 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
