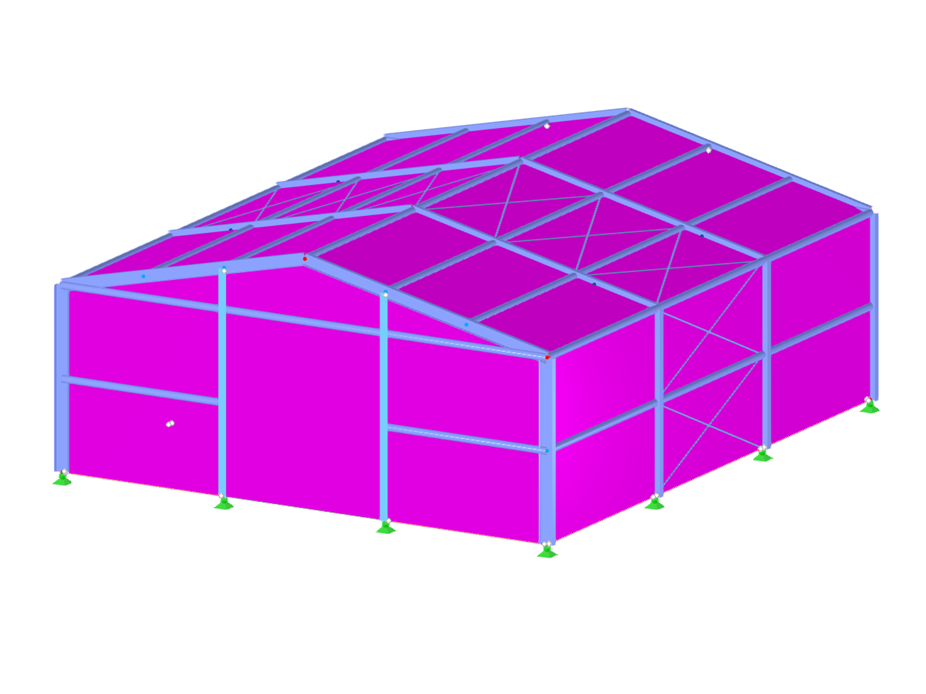

Análise de estruturas de aço no RFEM 6 | Pavilhão de aço
| Número de nós | 60 |
| Número de linhas | 89 |
| Número de barras | 87 |
| Número de superfícies | 6 |
| Número de sólidos | 0 |
| Número de casos de carga | 5 |
| Número de combinações de cargas | 23 |
| Número de combinações de resultados | 0 |
| Peso total | 9,843 t |
| Dimensões | 13,000 x 6,001 x 15,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
