Faça aqui o download do modelo de um edifício feito de diferentes materiais e abra-o com o programa de elementos finitos RFEM 6.

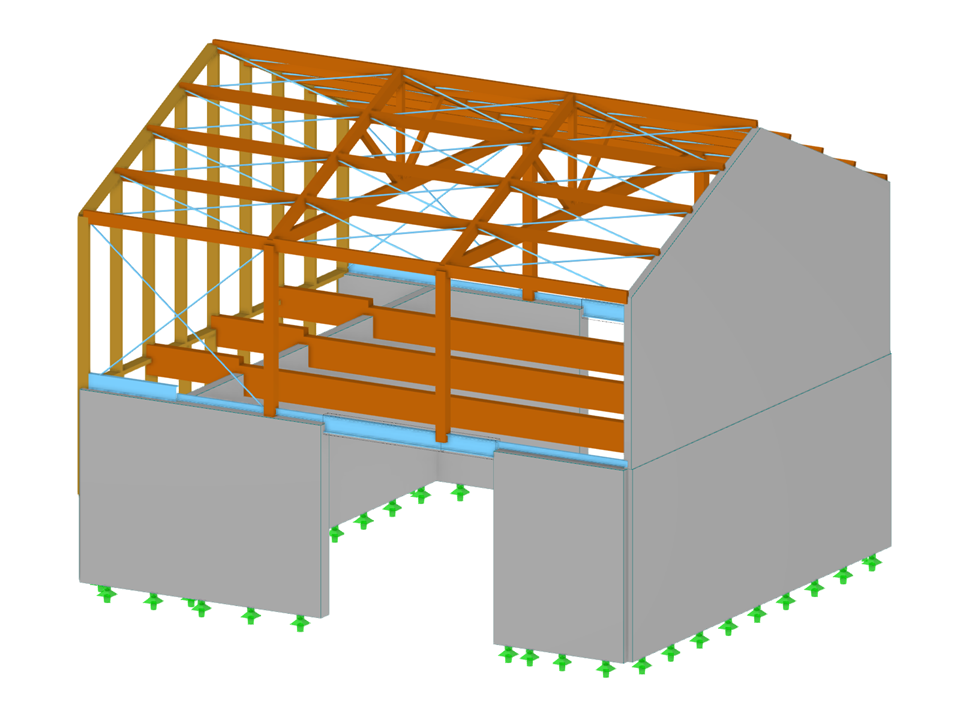

Modelo do edifício
| Número de nós | 108 |
| Número de linhas | 230 |
| Número de barras | 186 |
| Número de superfícies | 9 |
| Número de sólidos | 0 |
| Número de casos de carga | 10 |
| Número de combinações de cargas | 568 |
| Número de combinações de resultados | 0 |
| Peso total | 101,954 t |
| Dimensões | 11,326 x 8,900 x 9,337 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
