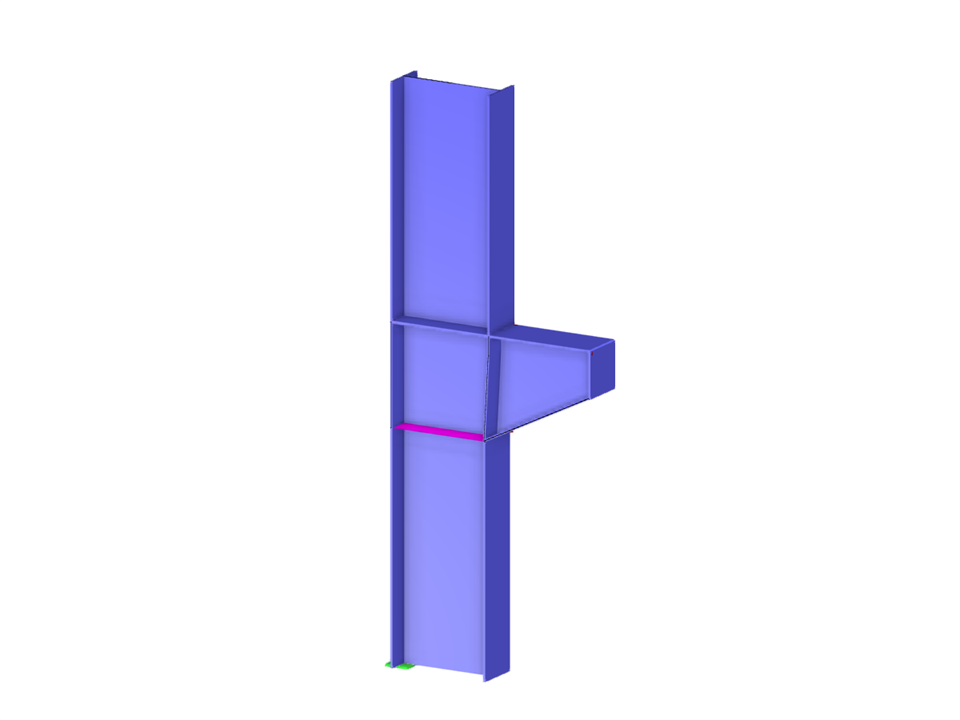

Consola de perfil variável constituída por perfis de aço IPE.
- Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rf6).
Consola de secção variável
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 24 |
| Número de linhas | 39 |
| Número de barras | 2 |
| Número de superfícies | 11 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 0 |
| Peso total | 0,216 t |
| Dimensões | 0,923 x 2,440 x 0,200 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
