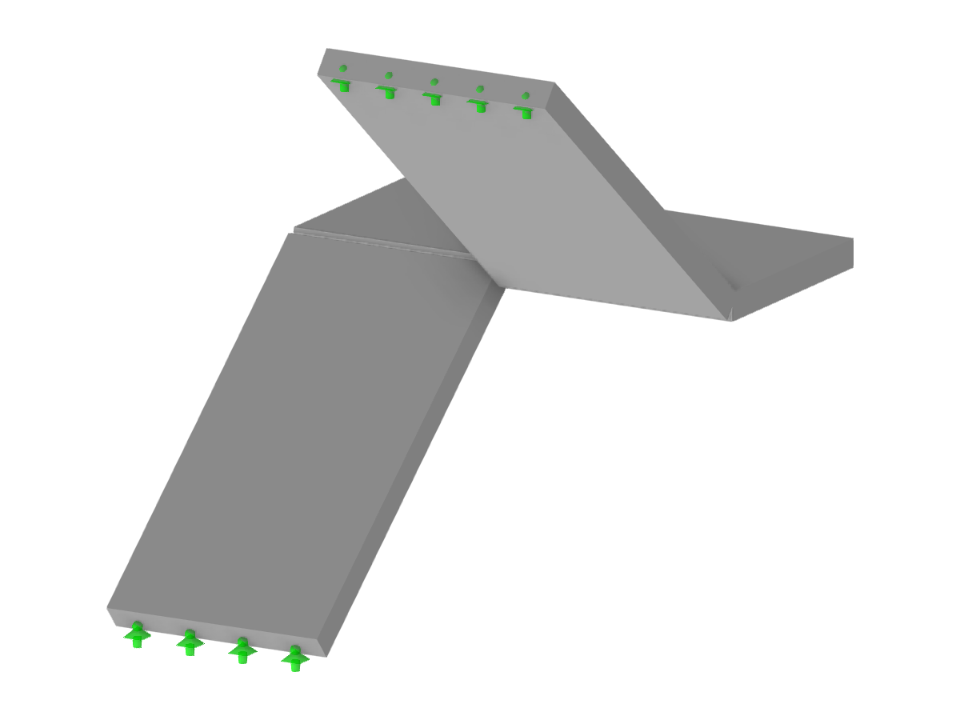

Modelo de superfície de uma escada em betão armado com patamar apoiado, com geometria parametrizada incluindo o comprimento máximo de elementos finitos.
- Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rf6).
Escada com piso apoiado
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 10 |
| Número de linhas | 13 |
| Número de barras | 0 |
| Número de superfícies | 4 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinações de cargas | 3 |
| Número de combinações de resultados | 0 |
| Peso total | 3,065 t |
| Dimensões | 2,500 x 3,000 x 3,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
