Estrutura de silo em 3D, incluindo o dimensionamento de barras de aço AISC 360-16

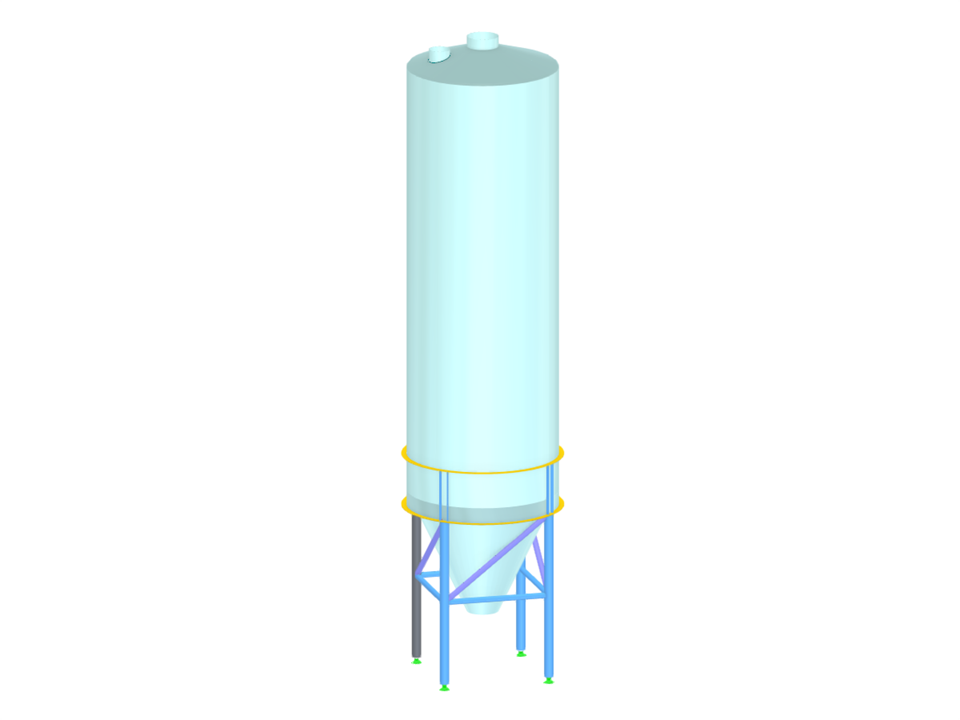

Silo de aço
| Número de nós | 42 |
| Número de linhas | 68 |
| Número de barras | 24 |
| Número de superfícies | 20 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinações de cargas | 9 |
| Número de combinações de resultados | 0 |
| Peso total | 11,630 t |
| Dimensões | 4,724 x 18,898 x 4,724 m |
