Manual online do RFEM | 4.4 Superfícies

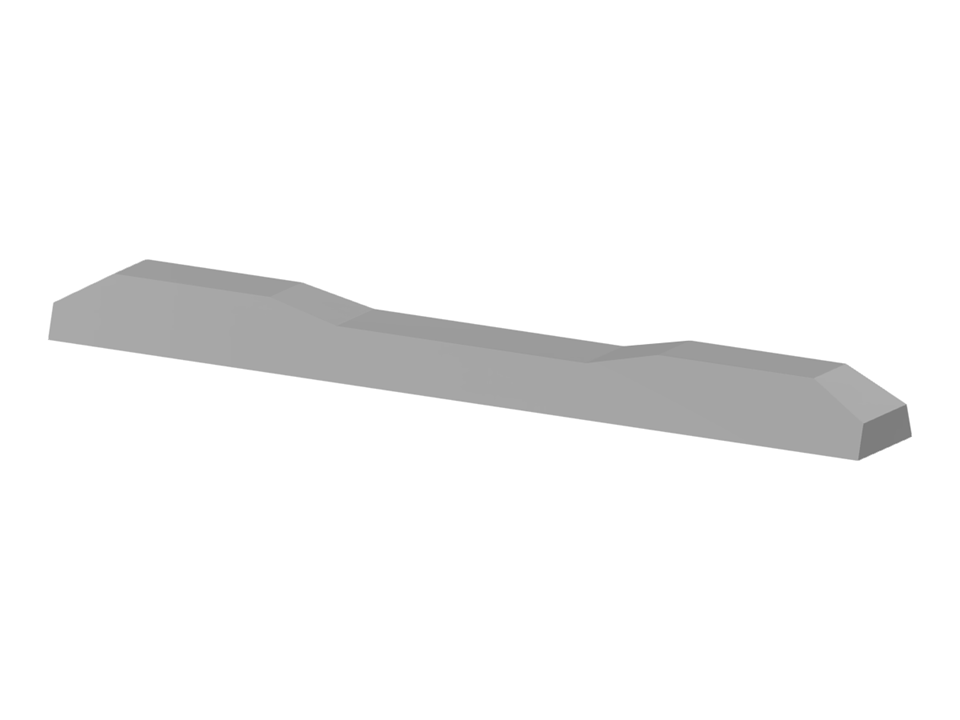

Parametrização da geometria de uma travessa.
- Modelo criado pela equipa técnica da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rf6).
Dormitório
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 34 |
| Número de linhas | 50 |
| Número de barras | 0 |
| Número de superfícies | 20 |
| Número de sólidos | 1 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 1 |
| Número de combinações de resultados | 0 |
| Peso total | 0,278 t |
| Dimensões | 2,600 x 0,200 x 0,300 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
