Manual online do RFEM | 4.4 Superfícies

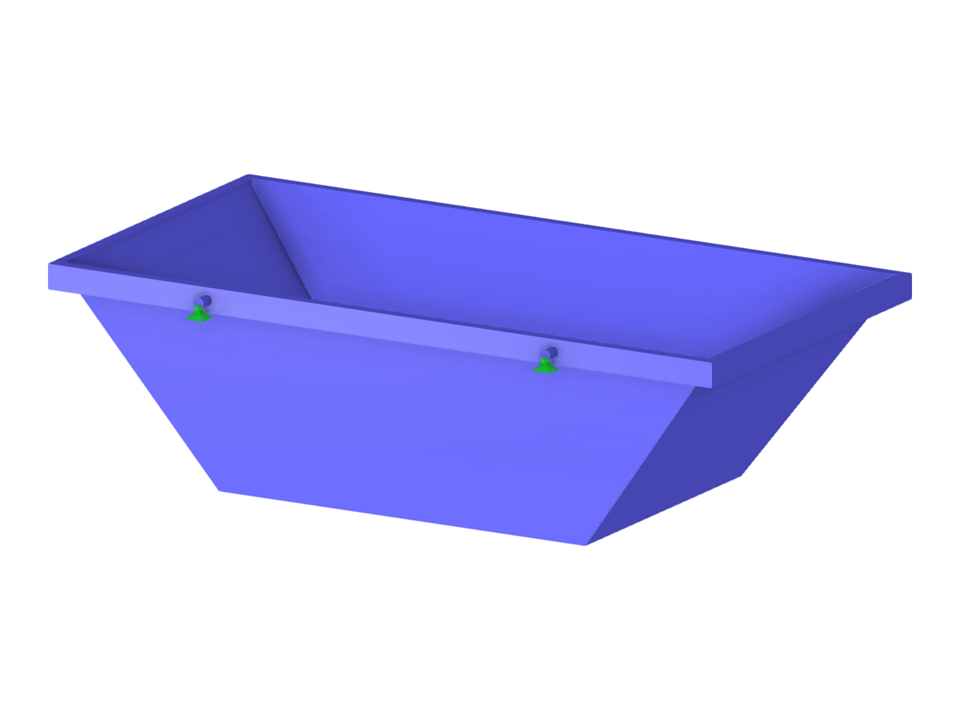

Parametrização da geometria de um contentor de aço.
Modelo criado pela equipa técnica da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rf6).
Contentor
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 20 |
| Número de linhas | 20 |
| Número de barras | 12 |
| Número de superfícies | 5 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,882 t |
| Dimensões | 3,400 x 1,000 x 1,940 m |
