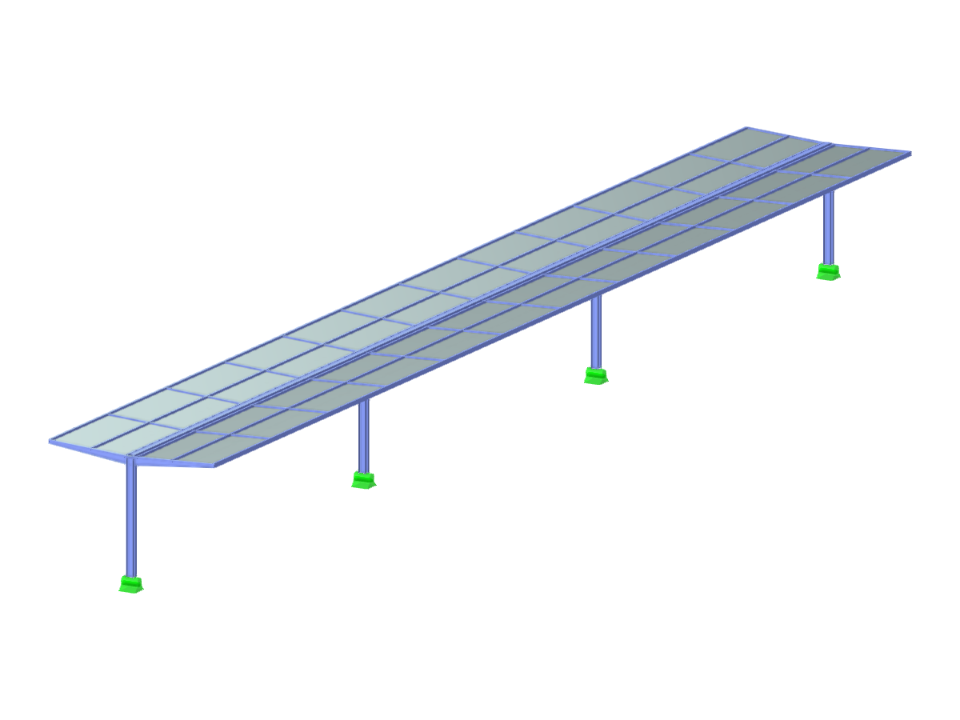

Cobertura de plataforma de estação em aço com painéis de cobertura em alumínio do mesmo comprimento apoiados em pilares no centro da estrutura.
SPR001 | Cobertura da plataforma da estação
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 95 |
| Número de linhas | 114 |
| Número de barras | 114 |
| Número de superfícies | 2 |
| Número de sólidos | 0 |
| Número de casos de carga | 6 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 22,256 t |
| Dimensões | 7,400 x 4,935 x 54,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
