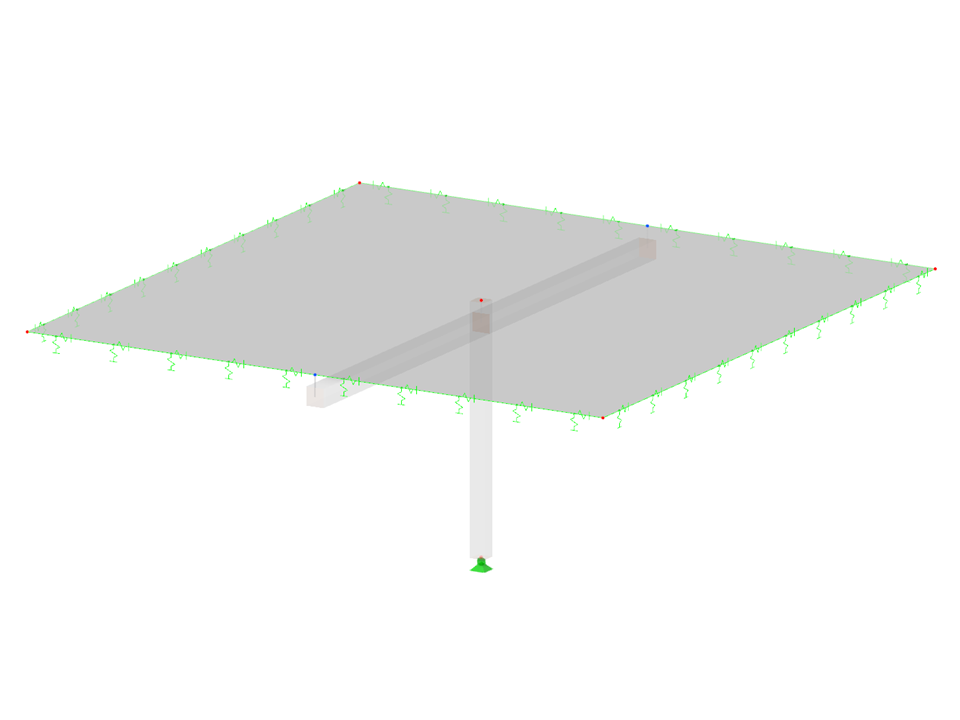

Modelo com nervura dupla
| Número de nós | 16 |
| Número de linhas | 13 |
| Número de barras | 5 |
| Número de superfícies | 2 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 205,750 t |
| Dimensões | 24,000 x 4,000 x 10,000 m |
