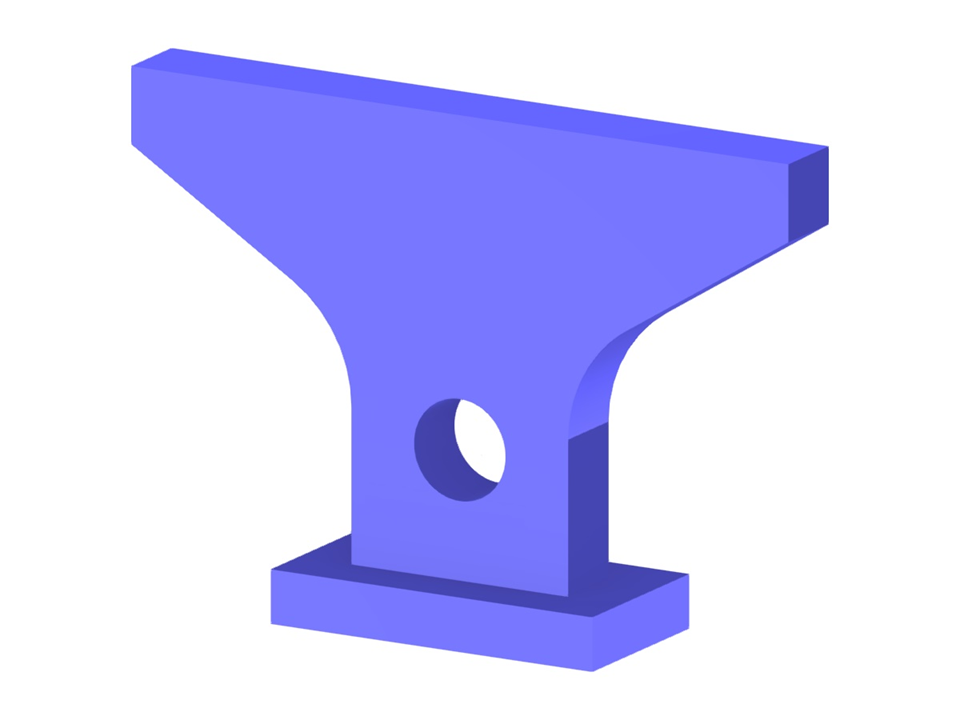

Parametrização de uma estaca de betão armado como um sólido, no qual pode ser introduzida a geometria completa da estaca, incluindo o comprimento do arredondamento para a ligação dos cantos e o diâmetro da abertura.
Modelo criado pela equipa técnica da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rf6).
Estacas de betão (modelo sólido)
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 42 |
| Número de linhas | 72 |
| Número de barras | 0 |
| Número de superfícies | 39 |
| Número de sólidos | 7 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 327,054 t |
| Dimensões | 14,326 x 10,163 x 3,658 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
