004110

M.Eng. Cosmé Asseya

2023-04-13

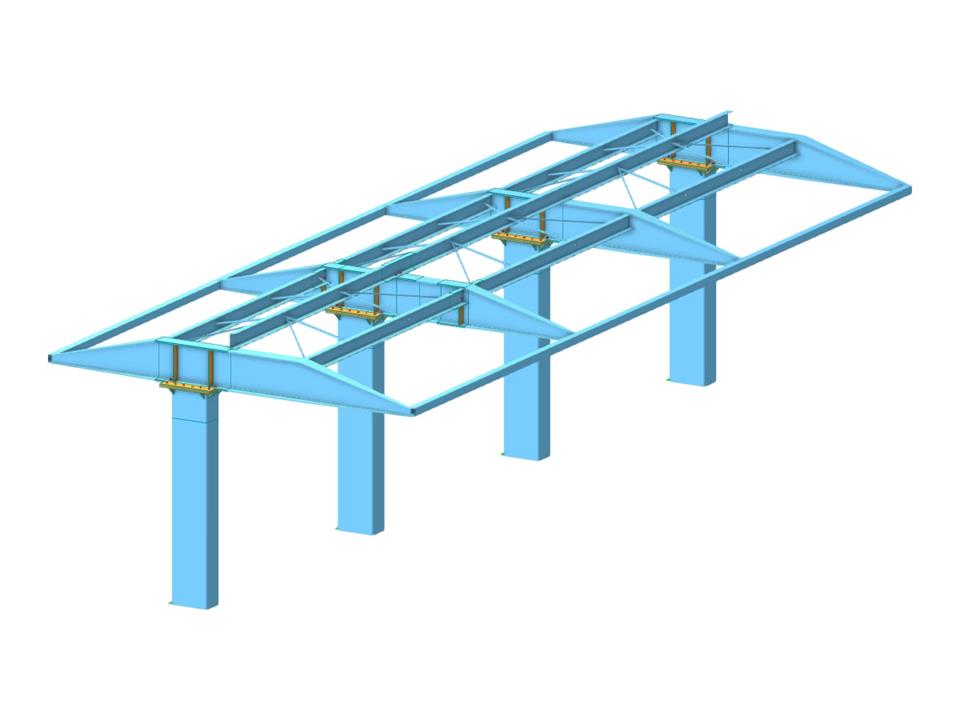

Modelo 004110 | Cobertura de posto de abastecimento

Cobertura de posto de abastecimento em aço feita de pilares e vigas unidos por ligações modeladas.

(0)

0 de 5 estrelas

5 estrelas		0
4 estrelas		0
3 estrelas		0
2 estrelas		0
1 estrela		0

Cobertura de posto de abastecimento

Versão do ficheiro

Número de nós	58
Número de linhas	59
Número de barras	59
Número de superfícies	3
Número de sólidos	0
Número de casos de carga	3
Número de combinações de cargas	3
Número de combinações de resultados	0
Peso total	5,269 t
Dimensões	5,000 x 3,350 x 12,000 m

Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
