Manual online do RFEM | 4.4 Superfícies

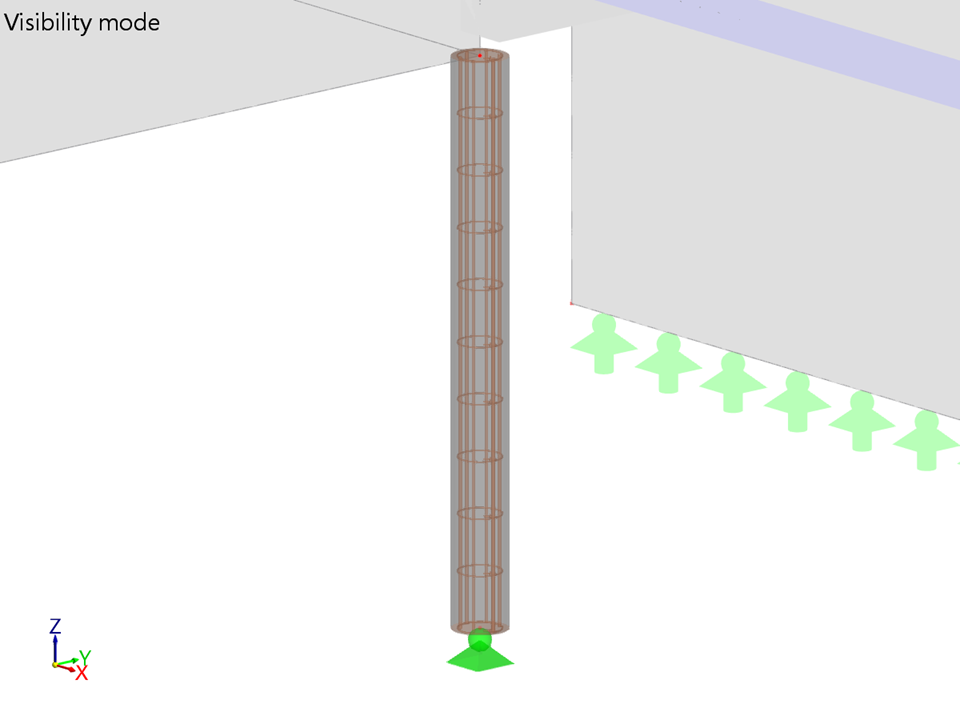

Diagrama de interação de momentos – exemplo
| Número de nós | 22 |
| Número de linhas | 26 |
| Número de barras | 9 |
| Número de superfícies | 6 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinações de cargas | 16 |
| Número de combinações de resultados | 0 |
| Peso total | 44,650 t |
| Dimensões | 9,144 x 3,658 x 9,144 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
