Parametrização de varões e superfícies de um silo. Apresenta refinamentos de armadura, varões apenas tracionados e malha.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

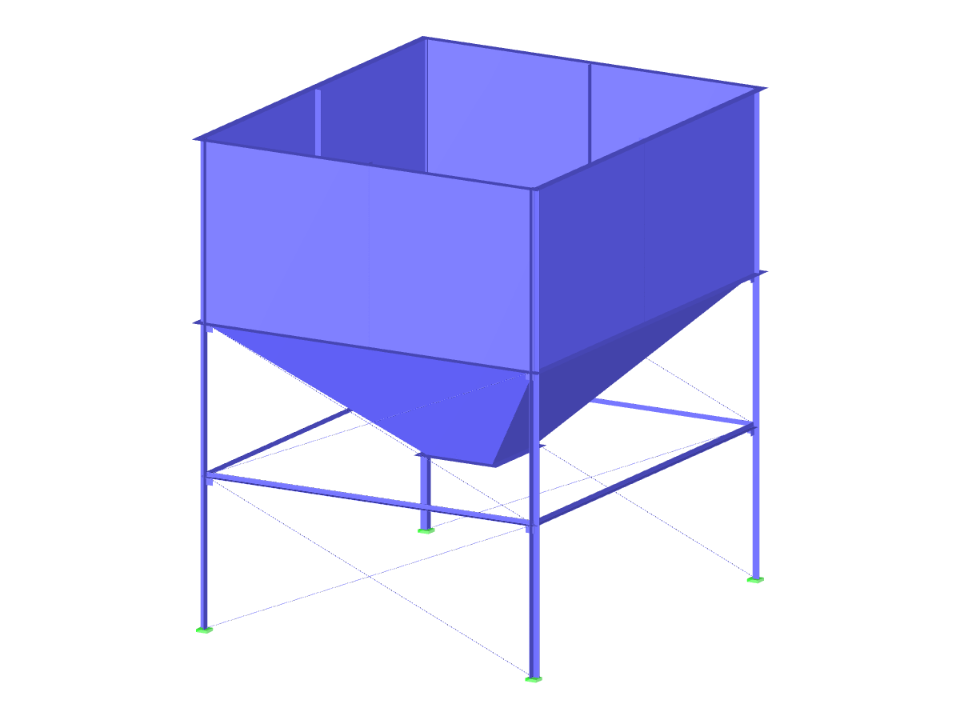

SILO
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 84 |
| Número de linhas | 128 |
| Número de barras | 32 |
| Número de superfícies | 31 |
| Peso total | 7,055 t |
| Dimensões | 6,500 x 7,500 x 8,250 m |
| Versão do programa | 5.28.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
