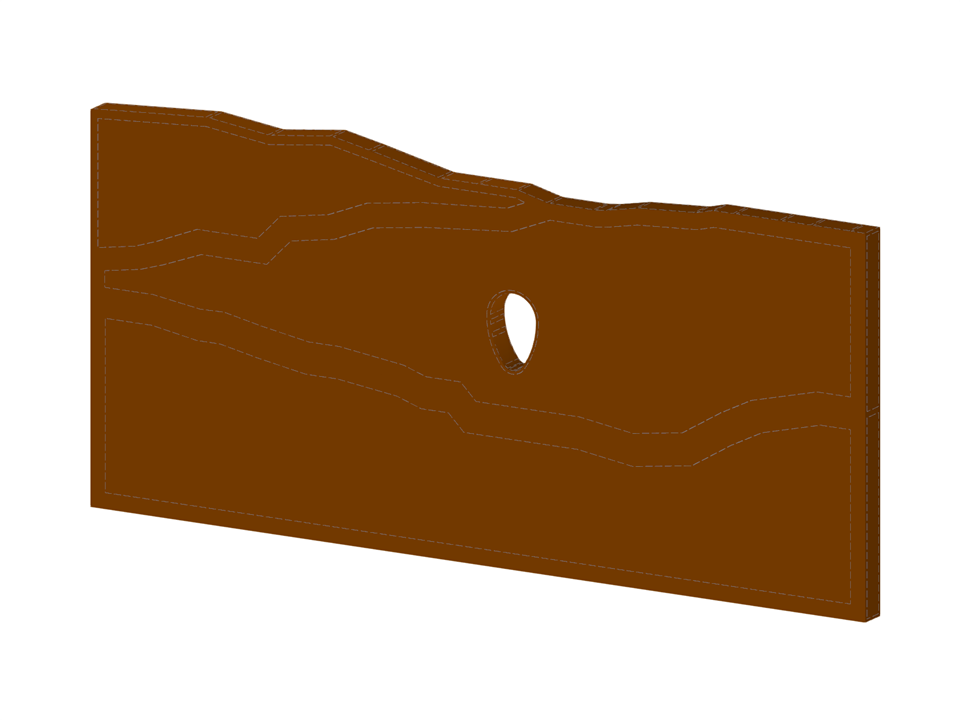

Secção geológica com passagem

Uma vez que a determinação realista das condições do solo tem uma influência significativa na qualidade da análise estrutural dos edifícios, o RFEM 6 disponibiliza o módulo Análise geotécnica para determinar o corpo de solo a ser analisado.

A forma de fornecer dados obtidos em testes de campo no módulo e utilizar as propriedades de amostras de solos para determinar os maciços de solos de interesse foi discutida no artigo da base de dados de conhecimento "Criação do corpo de solos a partir de amostras de solos no RFEM 6". Por outro lado, este artigo irá discutir o procedimento para o cálculo de assentamentos e pressões do solo para um edifício de betão armado.

A qualidade da análise estrutural de edifícios é significativamente melhorada se as condições do subsolo forem consideradas da forma mais realista possível. No RFEM 6, é possível determinar de forma realista o corpo de solo a ser examinado com a ajuda do módulo Análise geotécnica. Este módulo pode ser ativado na base de dados do modelo como apresentado na Figura 01.

Este artigo irá mostrar como modelar e dimensionar estruturas de cabos no RFEM 6 e no RSTAB 9.

Estão prontos para a avaliação? Para isso, estão disponíveis diagramas de cálculo, os quais mostram o decurso de um determinado resultado durante um cálculo.

A atribuição dos eixos vertical e horizontal do diagrama de cálculo pode ser definida livremente. Isso permite, por exemplo, visualizar o curso da liquidação de um determinado nó dependendo da carga.

Os seus dados são sempre documentados num relatório de impressão multilingue. Pode adaptar o conteúdo a qualquer momento e guardá-lo como modelo. Gráficos, textos, fórmulas MathML e documentos PDF necessitam apenas de alguns cliques para serem introduzidos no relatório.

Deseja modelar e analisar o comportamento de um sólido de solo? Para garantir isso, foram implementados modelos de material especiais adequados no RFEM.
Pode utilizar o modelo de Mohr-Coulomb modificado com um modelo linear-elástico-plástico ideal ou um modelo não linear elástico com uma relação edométrica tensão-deformação. O critério limite, que descreve a transição da zona elástica para a do fluxo plástico, é definido de acordo com Mohr-Coulomb.
