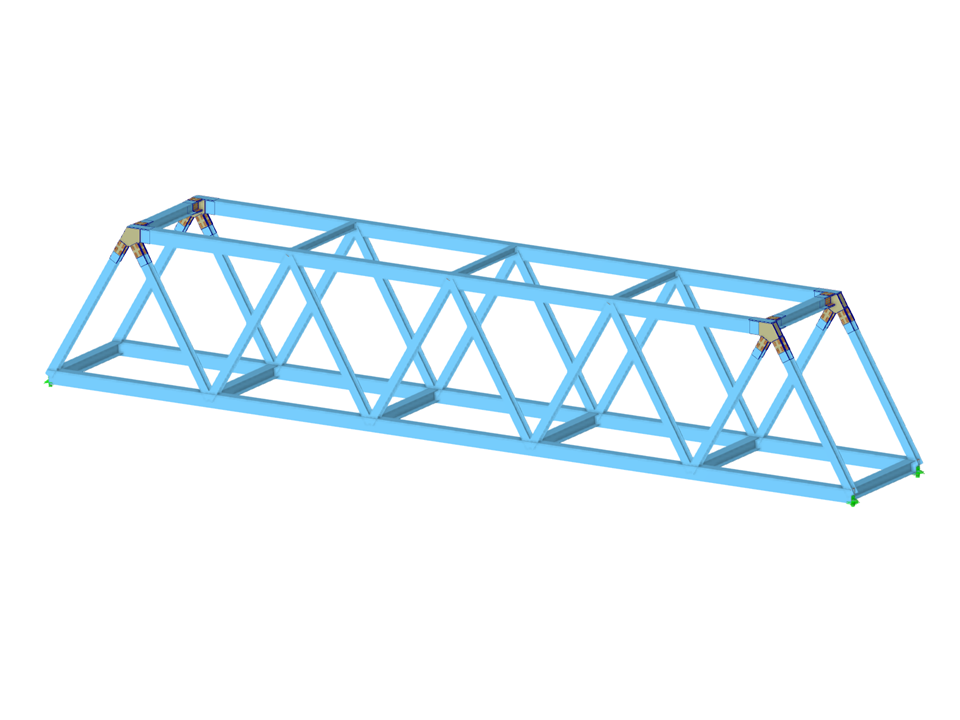

Ponte treliçada de aço
| Número de nós | 22 |
| Número de linhas | 35 |
| Número de barras | 35 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 1 |
| Número de combinações de resultados | 0 |
| Peso total | 25,624 t |
| Dimensões | 25,000 x 4,330 x 3,500 m |
