Parametrização da geometria de um painel de estrutura metálica com abertura para janela.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

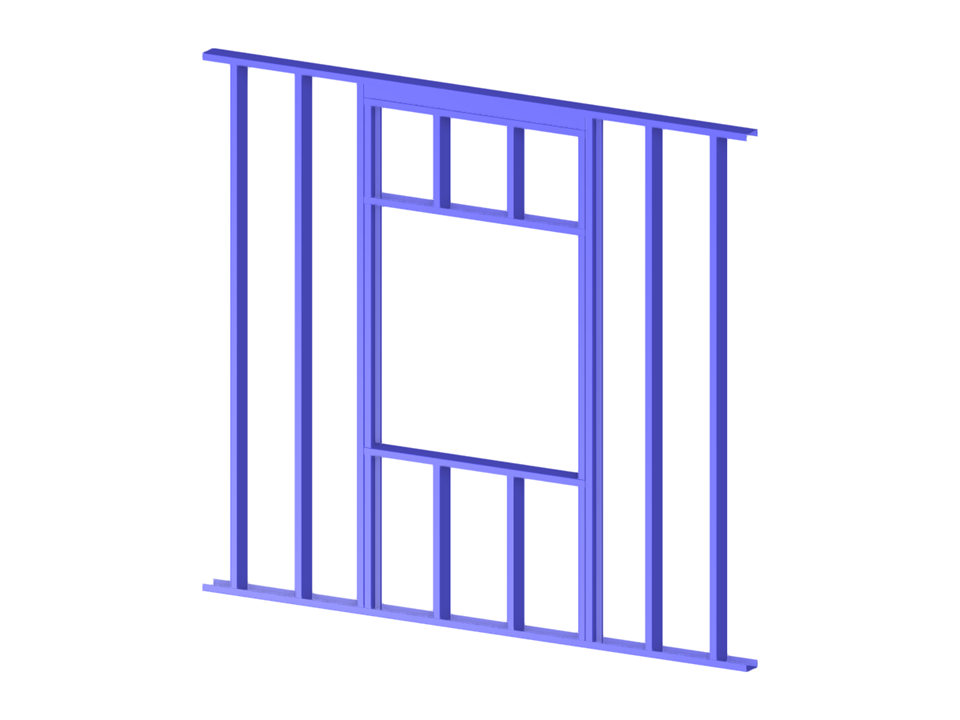

Painel de estrutura de aço
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 32 |
| Número de linhas | 20 |
| Número de barras | 20 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,084 t |
| Dimensões | 2,950 x 2,600 x 0,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
