Parametrização da geometria de uma rampa de acesso em U com corrimãos, em dois vãos com patamar intermédio. Inclusive cargas de superfície e de corrimão.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

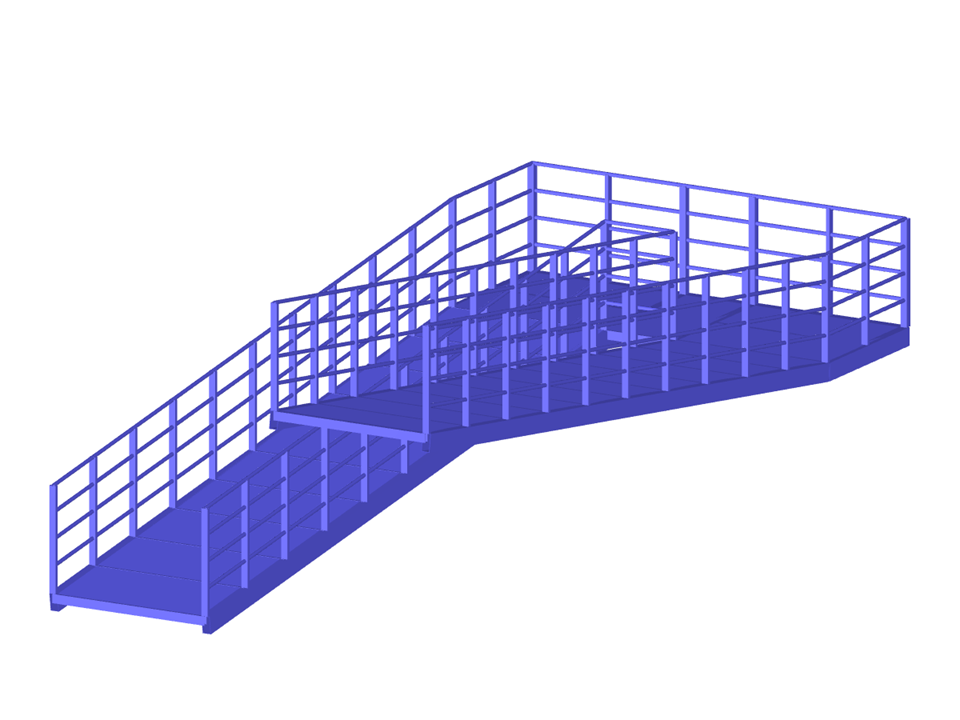

Rampa em forma de U com patamar
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 290 |
| Número de linhas | 179 |
| Número de barras | 179 |
| Número de superfícies | 5 |
| Número de casos de carga | 3 |
| Peso total | 8,306 t |
| Dimensões | 5,400 x 12,017 x 4,320 m |
| Versão do programa | 5.26.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
