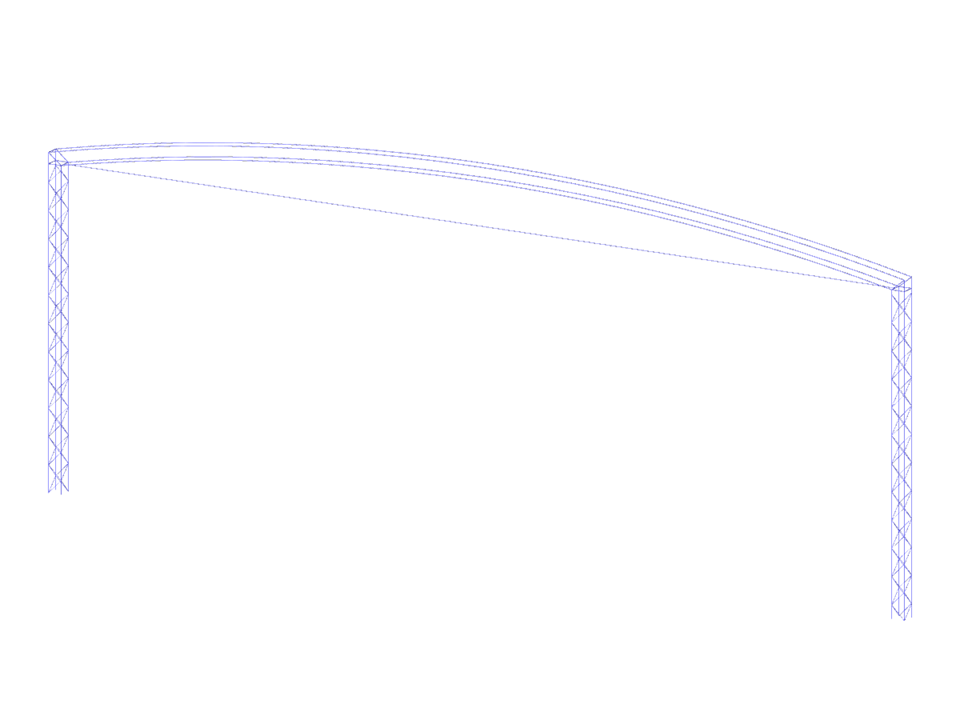

Parametrização de uma geometria de pórtico em aço.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Estrutura de aço
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 120 |
| Número de linhas | 214 |
| Número de barras | 214 |
| Peso total | 0,184 t |
| Dimensões | 20,300 x 0,300 x 8,300 m |
| Versão do programa | 5.26.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
