004414

Alex Bacon, EIT

2023-08-14

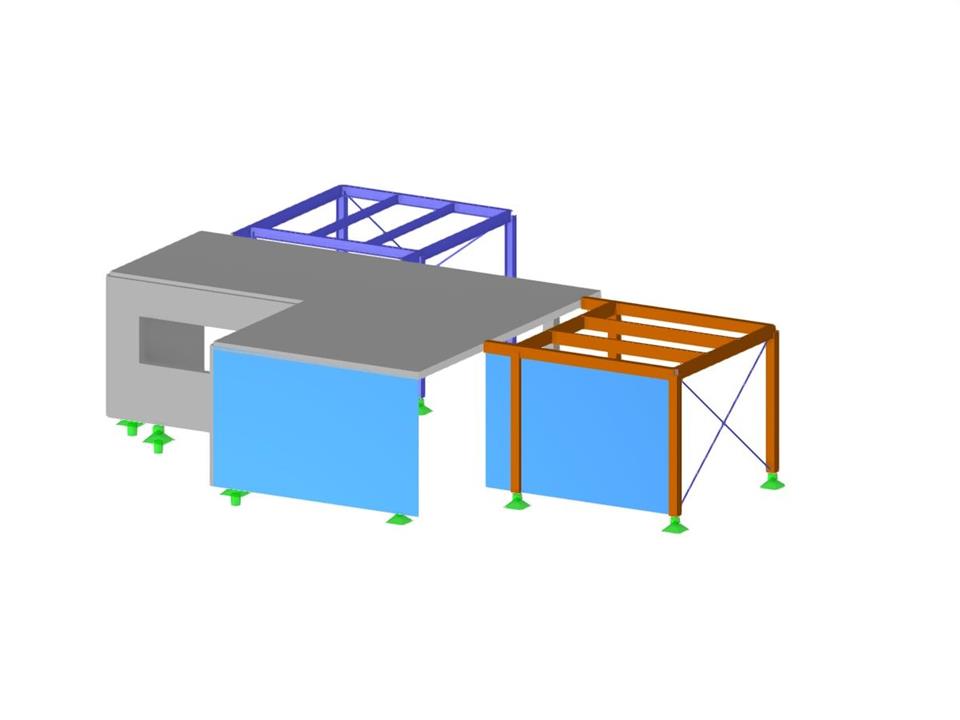

Modelo 004414 | Exemplo de módulo de dimensionamento

Exemplo utilizado na formação das Jornada da Universidade.

Modelo utilizado em

(0)

0 de 5 estrelas

5 estrelas		0
4 estrelas		0
3 estrelas		0
2 estrelas		0
1 estrela		0

Estrutura de aço, betão, madeira | Normas dos EUA

Versão do ficheiro

Número de nós	54
Número de linhas	61
Número de barras	32
Número de superfícies	6
Número de sólidos	0
Número de casos de carga	3
Número de combinações de cargas	14
Número de combinações de resultados	0
Peso total	67,487 t
Dimensões	17,069 x 3,658 x 14,630 m

Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
