004417

Alex Bacon, EIT

2023-08-15

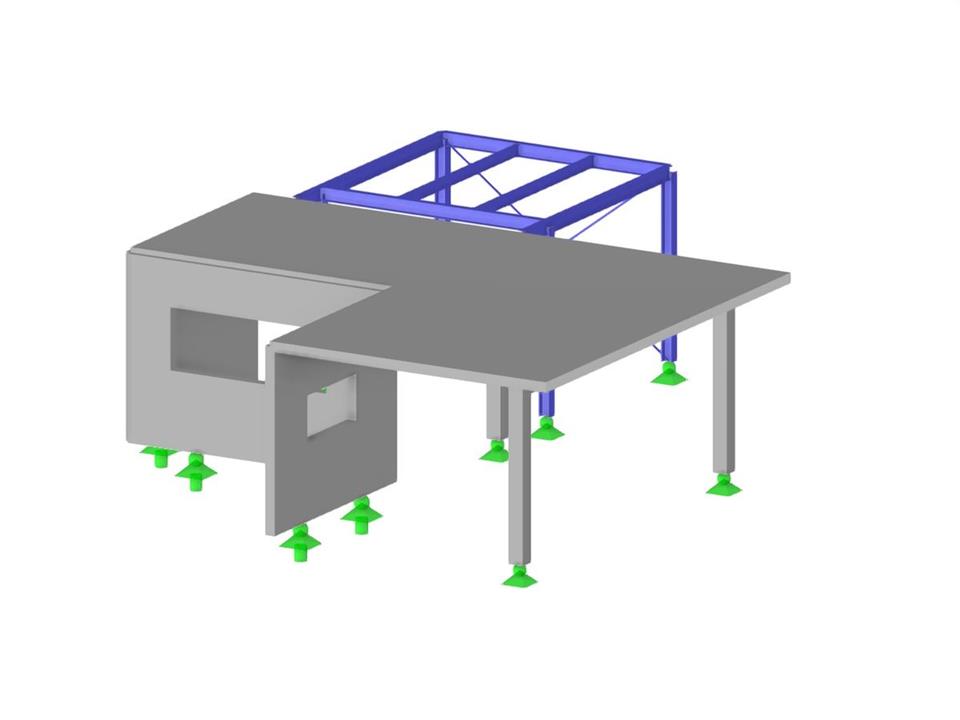

Modelo 004417 | Exemplo de módulo de dimensionamento de modelo

Este modelo serve de exemplo para as sessões de formação das Jornada da Universidade em agosto de 2023.

Modelo utilizado em

(0)

0 de 5 estrelas

5 estrelas		0
4 estrelas		0
3 estrelas		0
2 estrelas		0
1 estrela		0

Estrutura de aço e betão | Normas dos EUA

Versão do ficheiro

Número de nós	38
Número de linhas	41
Número de barras	18
Número de superfícies	4
Número de sólidos	0
Número de casos de carga	2
Número de combinações de cargas	7
Número de combinações de resultados	0
Peso total	66,205 t
Dimensões	11,582 x 3,658 x 14,630 m

Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
