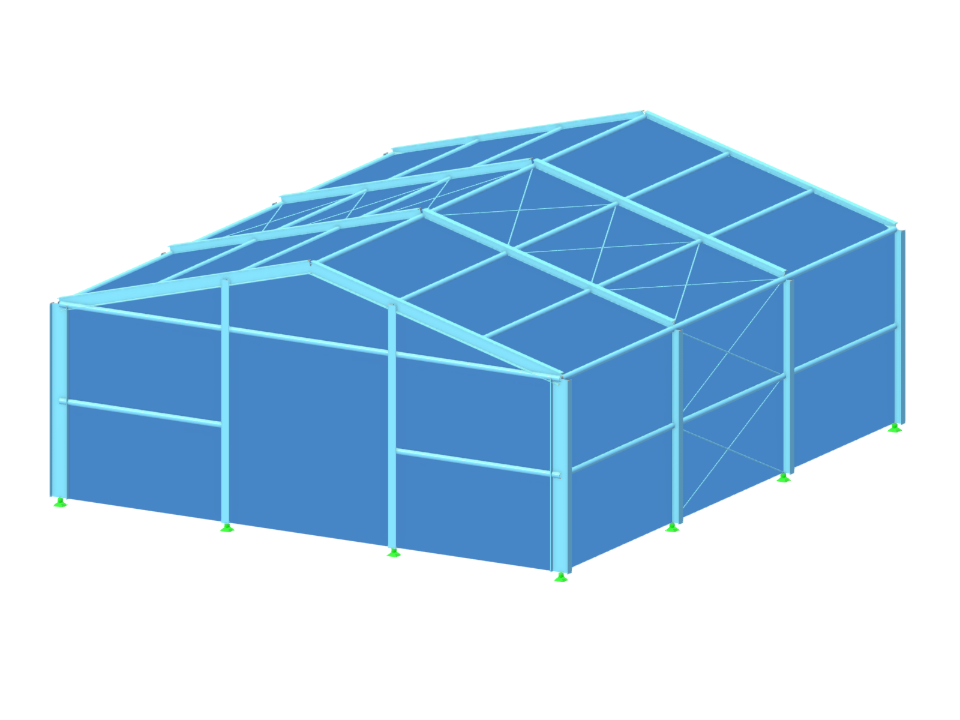

Pavilhão de aço com pórtico biarticulado
Pavilhão de aço
| Número de nós | 60 |
| Número de linhas | 89 |
| Número de barras | 77 |
| Número de superfícies | 6 |
| Número de sólidos | 0 |
| Número de casos de carga | 6 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 11,744 t |
| Dimensões | 13,000 x 6,242 x 15,000 m |
