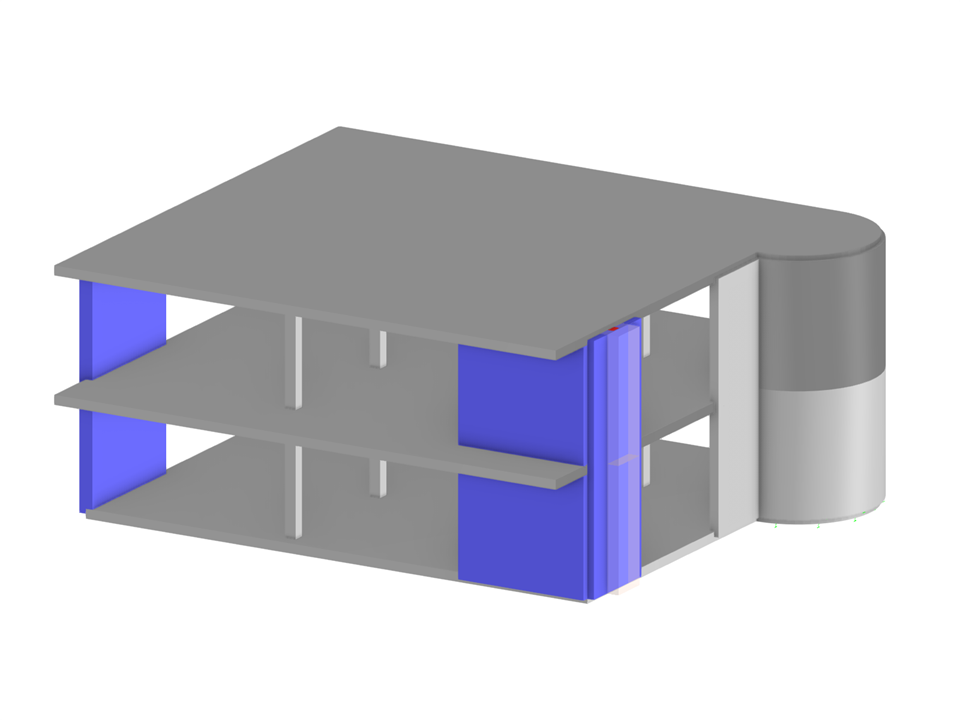

Edifício de betão armado e alvenaria
Edifício
| Número de nós | 74 |
| Número de linhas | 108 |
| Número de barras | 10 |
| Número de superfícies | 23 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinações de cargas | 4 |
| Número de combinações de resultados | 0 |
| Peso total | 448,267 t |
| Dimensões | 13,500 x 6,500 x 16,000 m |
