Secção em Z de aço formado a frio

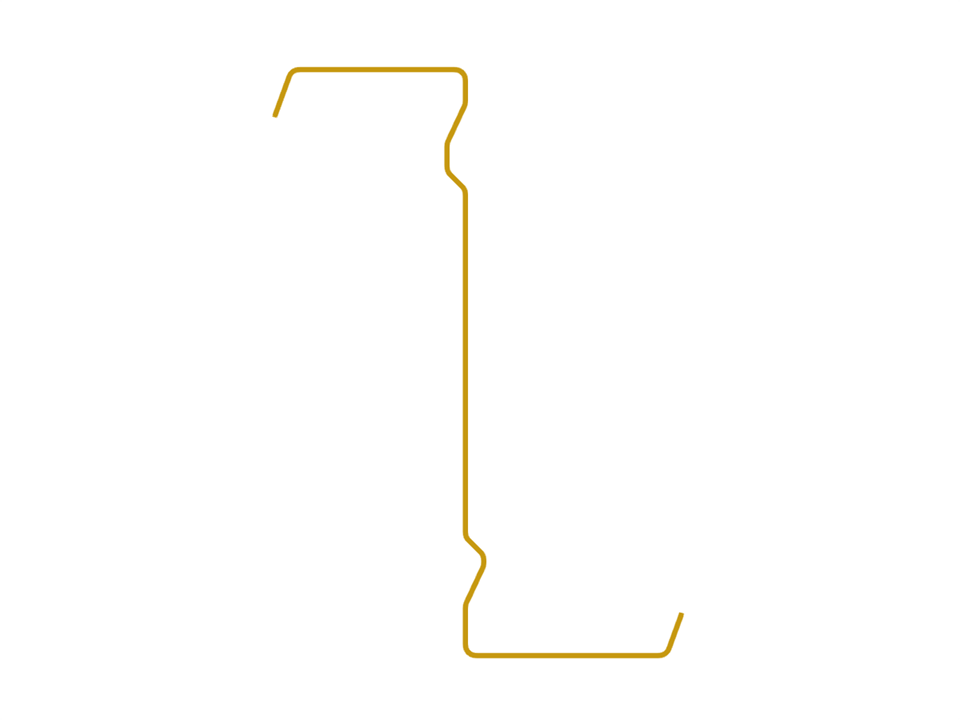

Secção em Z
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Ao realizar um dimensionamento de acordo com a EN 1993-1-1, é possível apresentar graficamente uma forma própria para a encurvadura por distorção de uma secção no RFEM 6 e no RSTAB 9 e também para as secções RSECTION.
A forma própria também pode ser gerada no RSECTION 1 para secções de biblioteca.
No diálogo "Definir tipo de carga" pode ver a Figura 01 do método de reforço finito (FSM) no gráfico 3D.
- Dimensionamento de cinco tipos de sistemas resistentes a forças sísmicas (SFRS): )
- Verificação da ductilidade da relação largura-espessura para almas e banzos
- Cálculo da resistência e rigidez necessárias para o contraventamento de estabilidade de vigas
- Cálculo do espaçamento máximo para contraventamento de estabilidade de vigas
- Cálculo da resistência necessária nas articulações para o contraventamento de estabilidade de vigas
- Cálculo da resistência necessária do pilar com a opção de negligenciar todos os momentos fletores, corte e torção para o estado limite de sobrerresistência
- Verificação das relações de esbelteza para pilares e contraventamentos
O resultado do dimensionamento sísmico é categorizado em duas secções: requisitos das barras e requisitos das ligações.
Os "Requisitos sísmicos" incluem a resistência à flexão necessária e a resistência ao corte necessária da ligação viga-pilar para pórticos de momento. Estas estão listadas no separador 'Ligação de pórtico de momentos por barra'. Para pórticos reforçados, a resistência à tração necessária da ligação e a resistência à compressão necessária da ligação do contraventamento estão listadas no separador 'Ligação de contraventamento por barra'.
O programa fornece as verificações realizadas em tabelas. Os detalhes de dimensionamento mostram claramente as fórmulas e as referências à norma.
