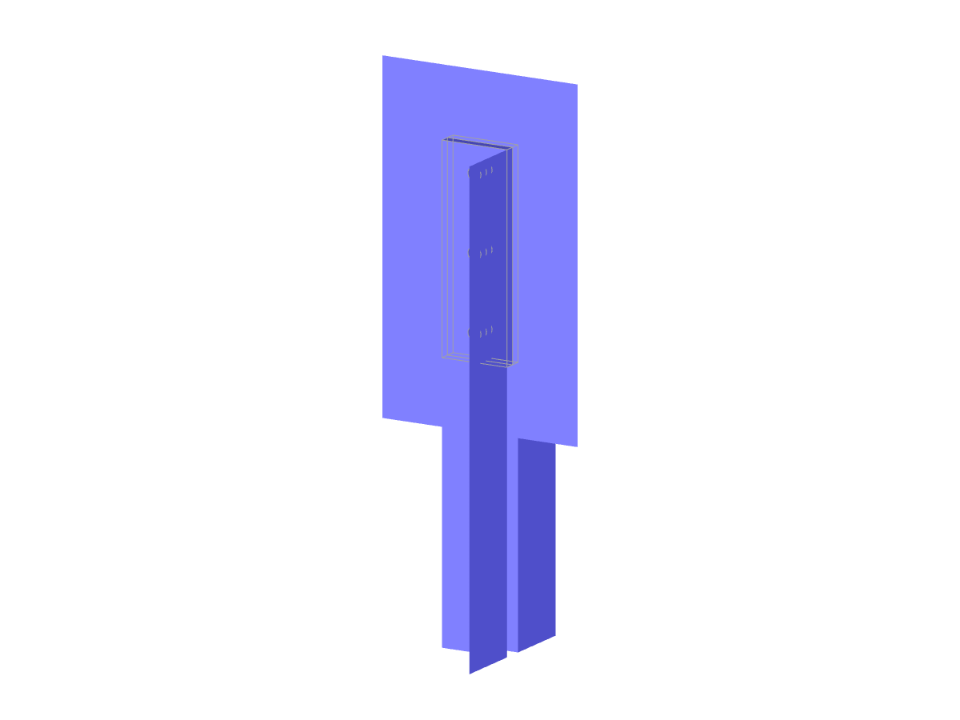

Parametrização completa de uma ligação de secção em L dupla em aço com geometria de ligação e parafusos de ligação modelados.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Ligação de secção em L dupla
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 62 |
| Número de linhas | 63 |
| Número de barras | 6 |
| Número de superfícies | 35 |
| Número de sólidos | 2 |
| Peso total | 0,006 t |
| Dimensões | 0,150 x 0,115 x 0,400 m |
| Versão do programa | 5.27.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
