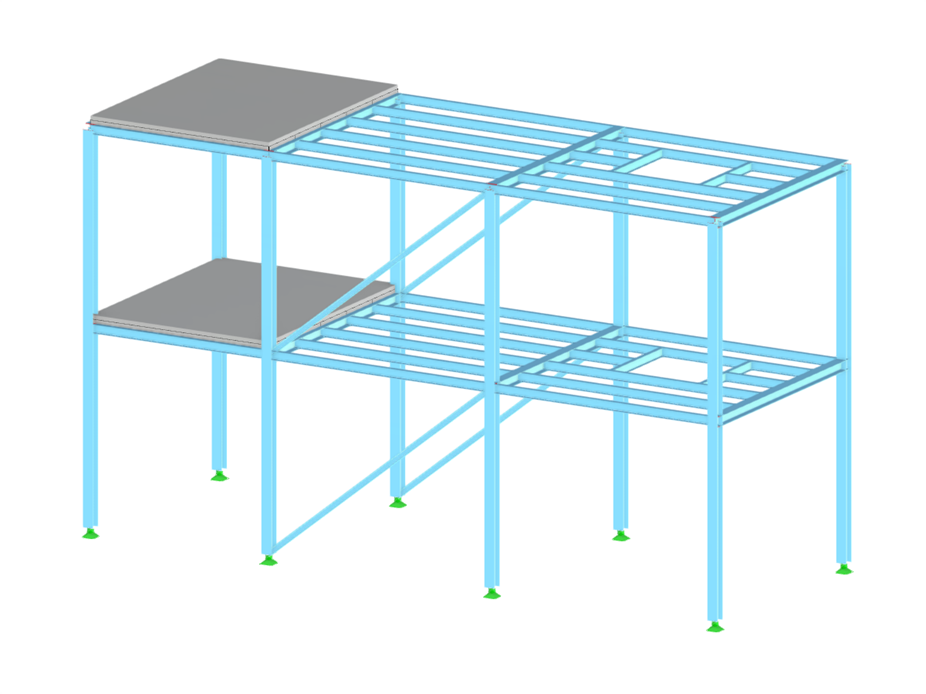

Estrutura de aço de dois andares com teto em betão
Estrutura de aço
| Número de nós | 60 |
| Número de linhas | 101 |
| Número de barras | 98 |
| Número de superfícies | 2 |
| Número de sólidos | 0 |
| Número de casos de carga | 6 |
| Número de combinações de cargas | 3 |
| Número de combinações de resultados | 0 |
| Peso total | 24,312 t |
| Dimensões | 14,000 x 8,000 x 5,000 m |
