236x

38x

004760

2024-02-20

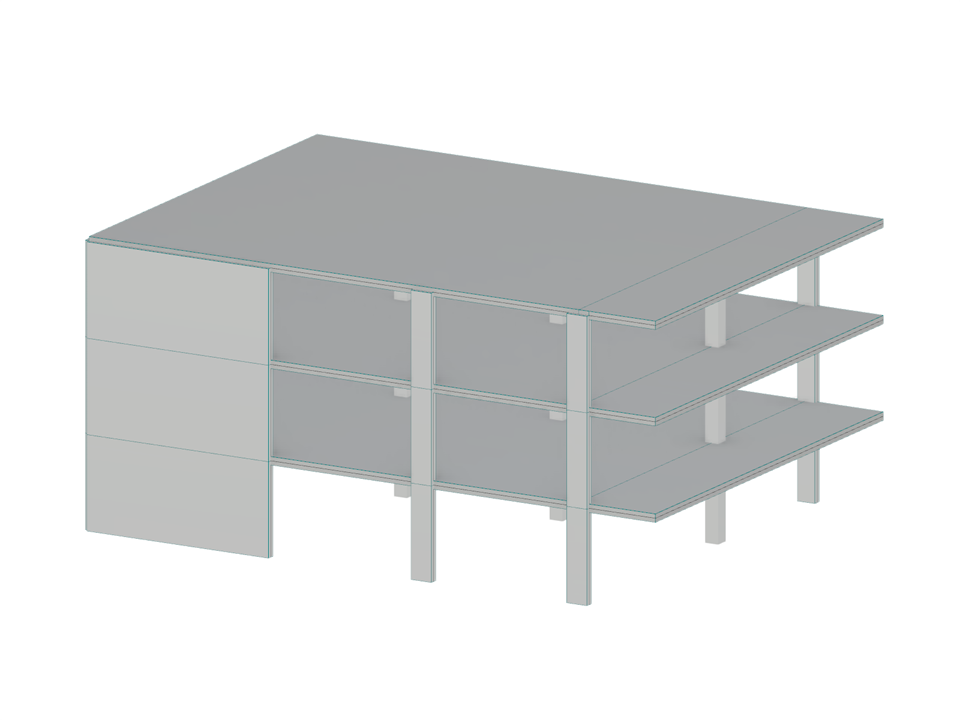

Edifício de vários andares com uma estrutura de pilares e uma laje feitas de betão armado

Modelo utilizado em

(0)

0 de 5 estrelas

5 estrelas		0
4 estrelas		0
3 estrelas		0
2 estrelas		0
1 estrela		0

Edifício de betão armado

Versão do ficheiro

Número de nós	117
Número de linhas	152
Número de barras	9
Número de superfícies	36
Número de sólidos	0
Número de casos de carga	5
Número de combinações de cargas	32
Número de combinações de resultados	0
Peso total	638,069 t
Dimensões	19,650 x 9,000 x 13,700 m

Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.

Reportar este modelo 3D
