Este modelo demonstra uma ligação viga-coluna utilizando cantoneiras, com foco na alma da viga com configurações aparafusadas e articuladas. O projeto é estruturado para ilustrar a implementação detalhada de componentes típicos de ligações em aço, comumente usados na engenharia de estruturas. As ligações articuladas são essenciais para permitir liberdade de rotação, o que é refletido com precisão neste modelo.

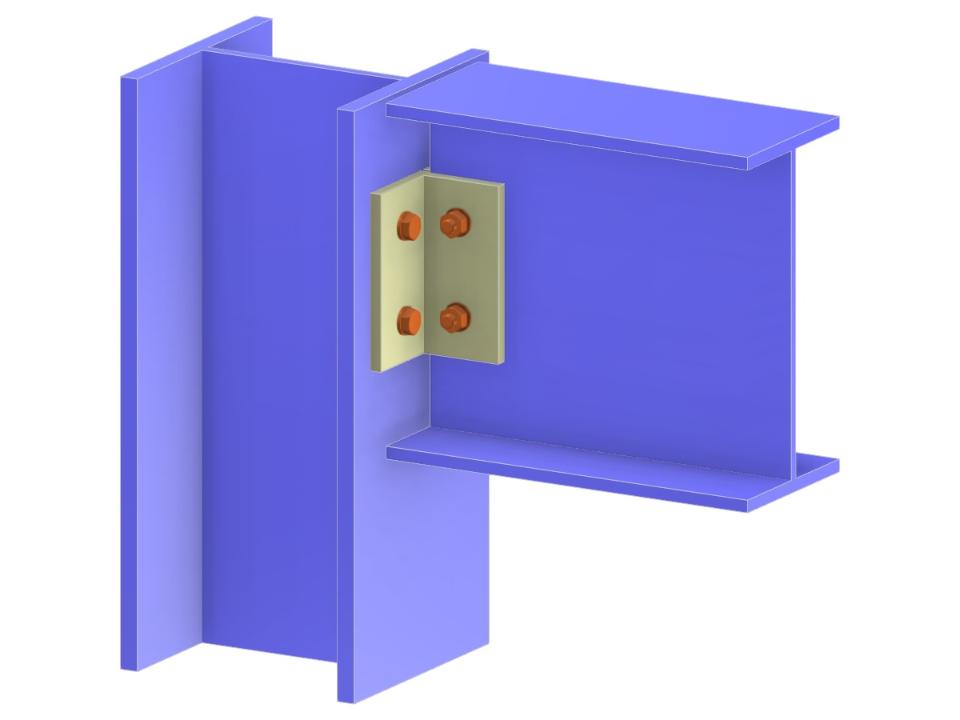

Ligação Viga-Coluna por Chapa de Ligação com Cantoneiras
| Número de nós | 3 |
| Número de linhas | 2 |
| Número de barras | 2 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,043 t |
| Dimensões (métricas) | 0,460 x 0,350 x 0,000 m |
| Dimensões (imperiais) | 1.51 x 1.15 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
