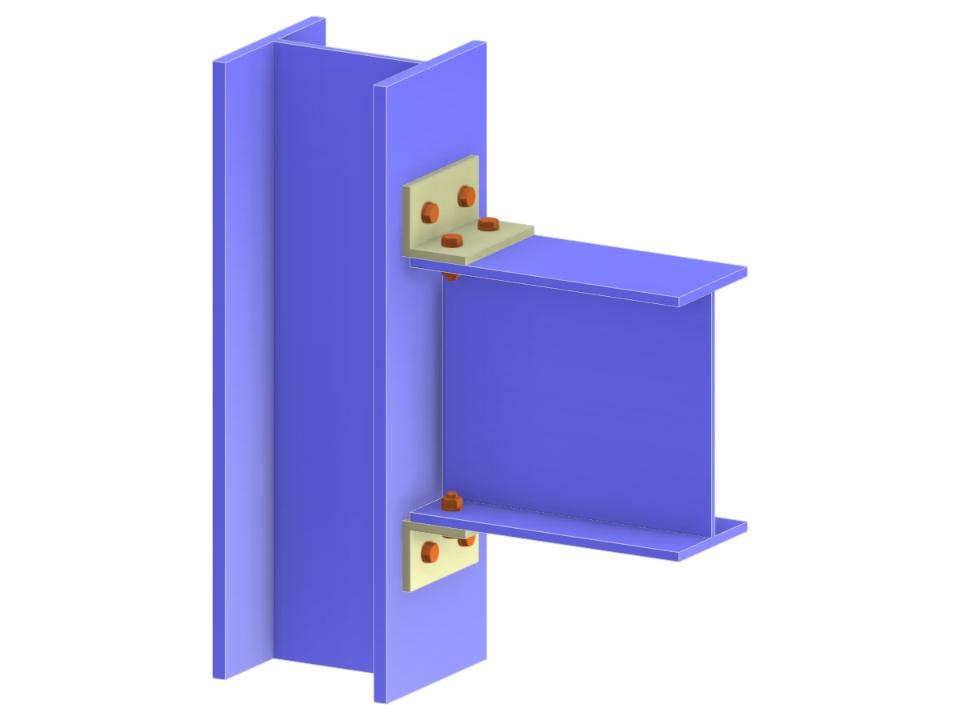

Este modelo apresenta uma ligação viga-pilar unilateral, na qual as mesas da viga são ligadas a uma mesa da alma contínua do pilar. São utilizados cantoneiras de ligação para conexões aparafusadas, garantindo um mecanismo de apoio articulado da viga.
Ligação de Viga à Aba da Coluna por Meio de Cantoneiras
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,067 t |
| Dimensões (métricas) | 0,460 x 0,700 x 0,000 m |
| Dimensões (imperiais) | 1.51 x 2.3 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
