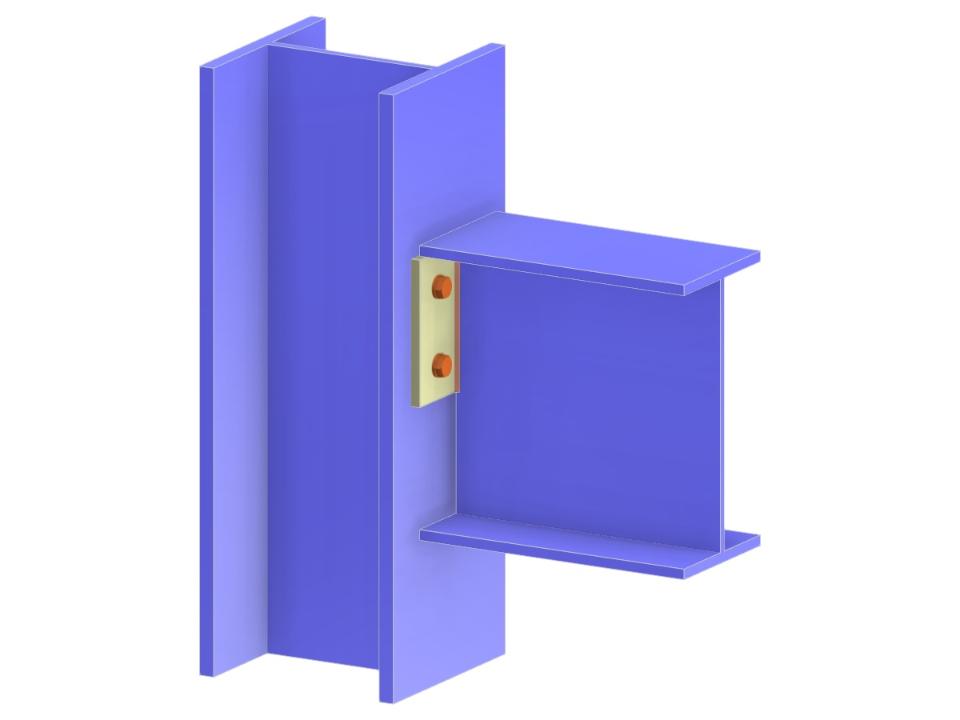

Este modelo apresenta uma ligação estrutural na qual uma viga é aparafusada à mesa de uma coluna contínua por meio de uma chapa de extremidade de profundidade parcial, alcançando uma configuração de apoio articulado da viga. Essas ligações são essenciais no projeto estrutural para garantir que as cargas sejam transferidas de forma eficaz entre os componentes. O modelo demonstra uma configuração comum em estruturas de aço utilizadas em diversas aplicações de edifícios.
Ligação Viga a Mesa de Pilar com Chapa de Extremidade de Profundidade Parcial
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,060 t |
| Dimensões (métricas) | 0,430 x 0,620 x 0,000 m |
| Dimensões (imperiais) | 1.41 x 2.03 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
