Este modelo ilustra uma ligação de uma coluna a uma viga contínua, utilizando consolos de ângulo de pernas desiguais aparafusados às almas da coluna e à mesa inferior da viga. Para aumentar a rigidez da ligação, são concebidos enrijecedores da alma tanto para a coluna como para a viga. A ligação emprega uma montagem aparafusada com uma configuração de coluna fixa para assegurar uma transferência de cargas estável. O projeto é adequado para análises estruturais complexas que exigem elevada precisão na interação entre componentes.

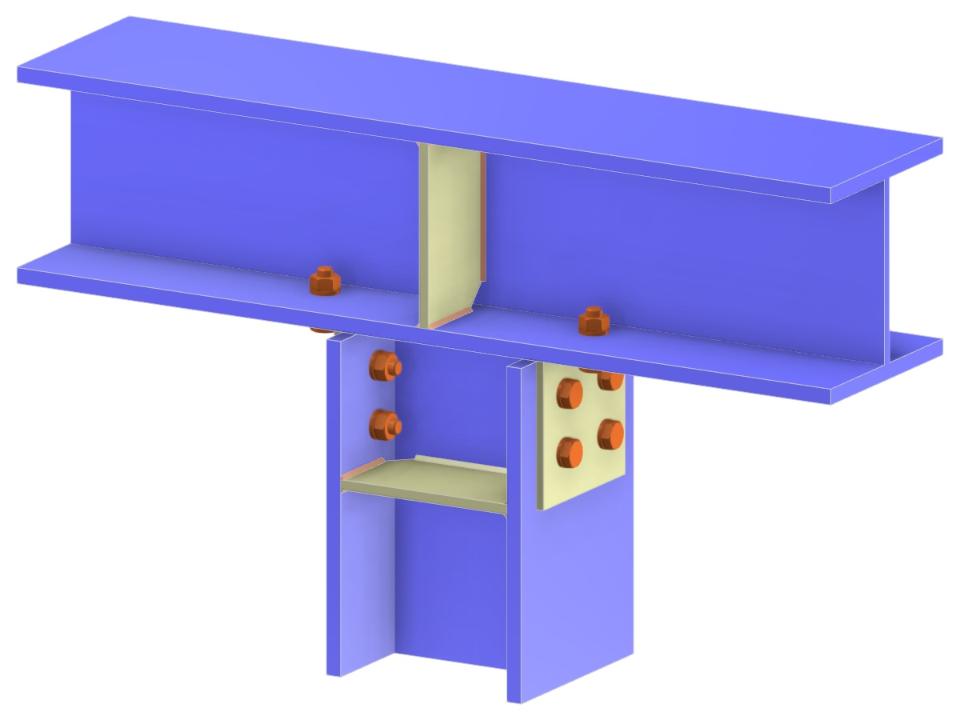

Ligação de pilar à flange da viga por intermédio de cantoneiras
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,096 t |
| Dimensões (métricas) | 0,920 x 0,460 x 0,000 m |
| Dimensões (imperiais) | 3.02 x 1.51 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
