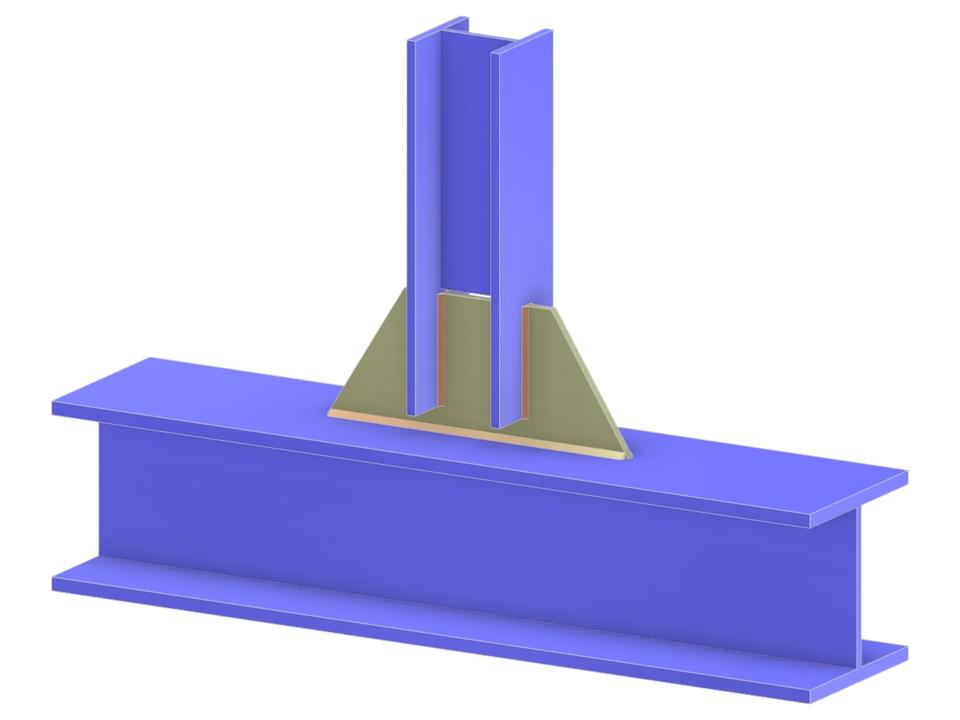

Este modelo apresenta uma junta em T de treliça com uma chapa de gusset entalhada conectando uma barra vertical a um banzo. Exemplifica a transferência eficaz de forças em estruturas de aço e destaca a importância da soldadura precisa na estabilidade da junta.
União T de Treliça | Ligação Vertical à Corda Via Chapa de Nó
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,084 t |
| Dimensões (métricas) | 1,000 x 0,580 x 0,000 m |
| Dimensões (imperiais) | 3.28 x 1.9 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
