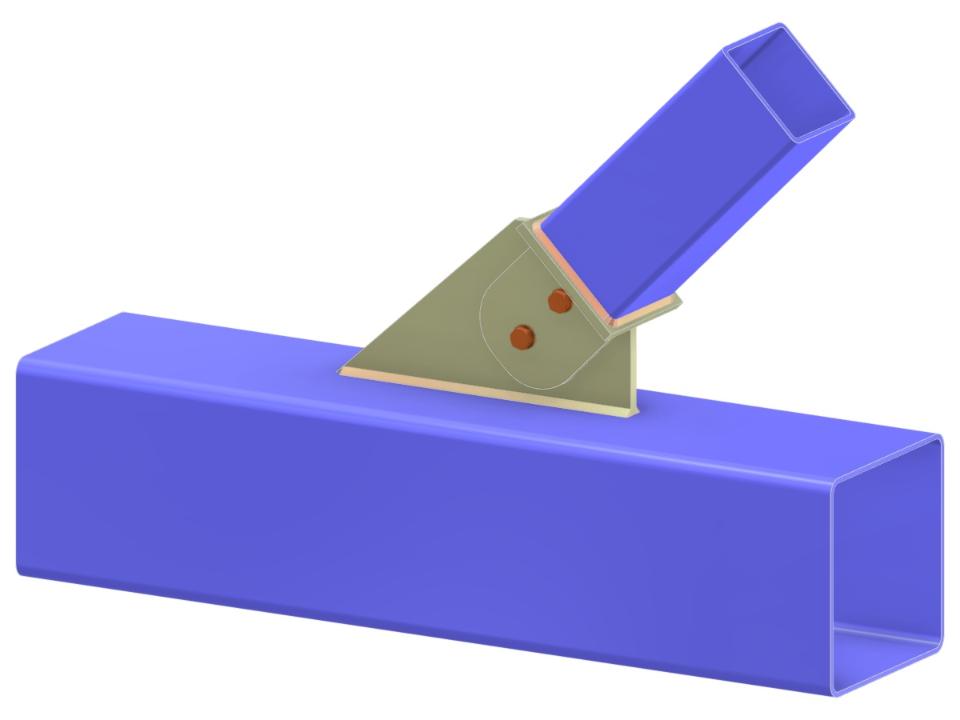

Este modelo demonstra o comportamento estrutural de uma junta aparafusada em Y com ligações diagonal-corda utilizando chapa de gusset, lingueta e chapa de capitel. Inclui secções transversais ocas, especificamente concebidas com secções retangulares ocas (RHS). Esta configuração de junta é crucial para compreender a distribuição de carga em estruturas de treliça. A ligação aparafusada permite uma montagem e desmontagem eficientes, sendo adequada para várias aplicações na construção.
Junta Y de Treliça | Ligação Diagonal ao Banzo via Chapa de Gusset, Chapa de Lingueta e Chapa de Topo
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,042 t |
| Dimensões (métricas) | 0,920 x 0,470 x 0,000 m |
| Dimensões (imperiais) | 3.02 x 1.54 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
