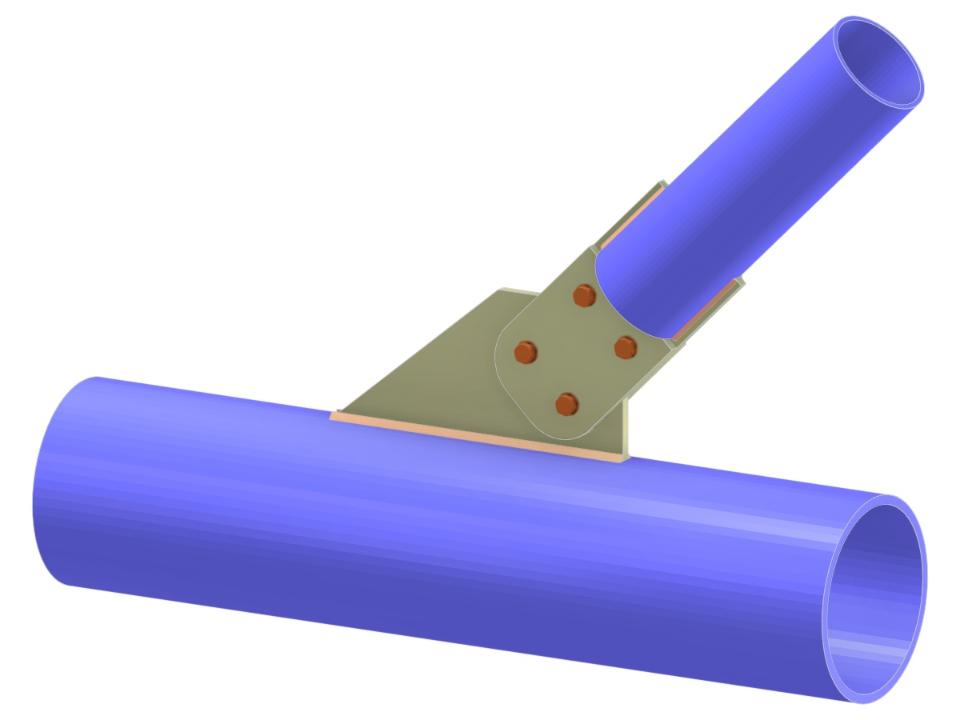

Este modelo apresenta uma estrutura de treliça com uma configuração de junta em Y utilizando perfis tubulares (CHS). Inclui uma ligação diagonal ao banzo com uma chapa de gusset, complementada por uma chapa de lingueta recortada e chapas de cobertura. A montagem é fixada por meio de ligações aparafusadas, garantindo estabilidade e integridade estrutural.
Ligação em Y de Treliça | Conexão Diagonal-Corda por Meio de Placa de Nó, Placa de Lingueta e Placas de Cobertura
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,061 t |
| Dimensões (métricas) | 0,965 x 0,585 x 0,000 m |
| Dimensões (imperiais) | 3.17 x 1.92 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
