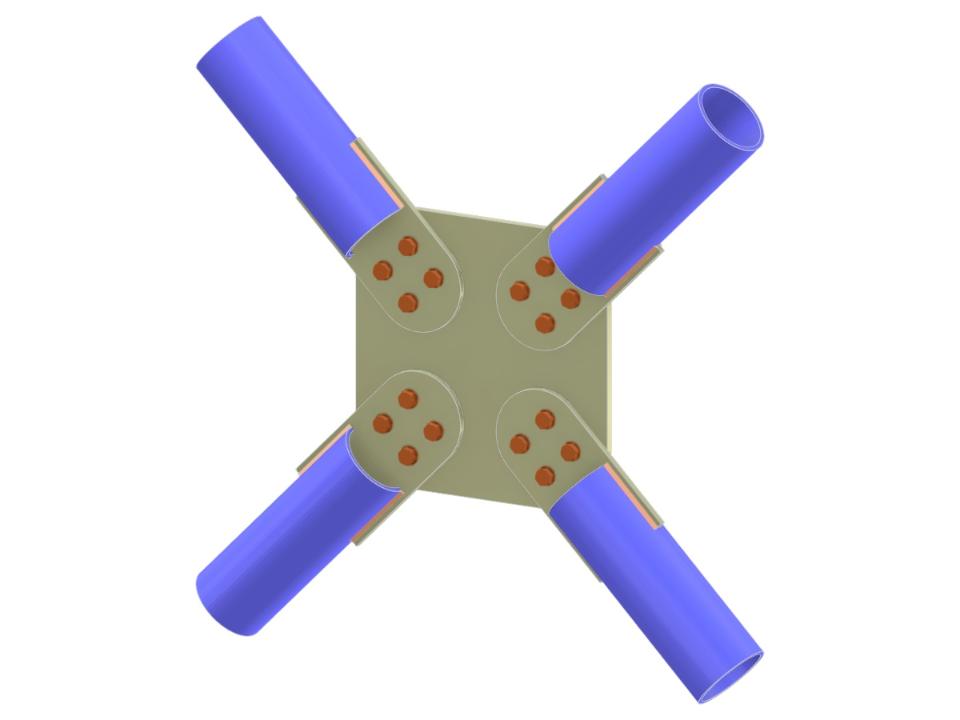

Este modelo ilustra uma junta X parafusada em contraventamento de aço, apresentando barras diagonais e de cruzamento com seções transversais ocas. Inclui uma chapa de gusset e uma lingueta, projetado utilizando seções circulares ocas (CHS). Tais estruturas são frequentemente empregadas em pórticos de estabilização, garantindo resistência e durabilidade.
Ligação em X de Contraventamento | Ligação Diagonal a Diagonal através de Chapa de Gusset e Lingueta
| Número de nós | 5 |
| Número de linhas | 4 |
| Número de barras | 4 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,023 t |
| Dimensões (métricas) | 0,700 x 0,700 x 0,000 m |
| Dimensões (imperiais) | 2.3 x 2.3 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
