Este modelo ilustra o design e a dimensionamento de uma ponte para pedestres de três vãos. A construção é baseada em uma tese de graduação e utiliza o software RFEM para isso. O foco está nos aspectos técnicos da construção de pontes e de estruturas de aço, sendo que a aplicação do RFEM 6 desempenha um papel essencial. A estabilidade e funcionalidade de uma ponte de aço são investigadas.
Modelo utilizado em

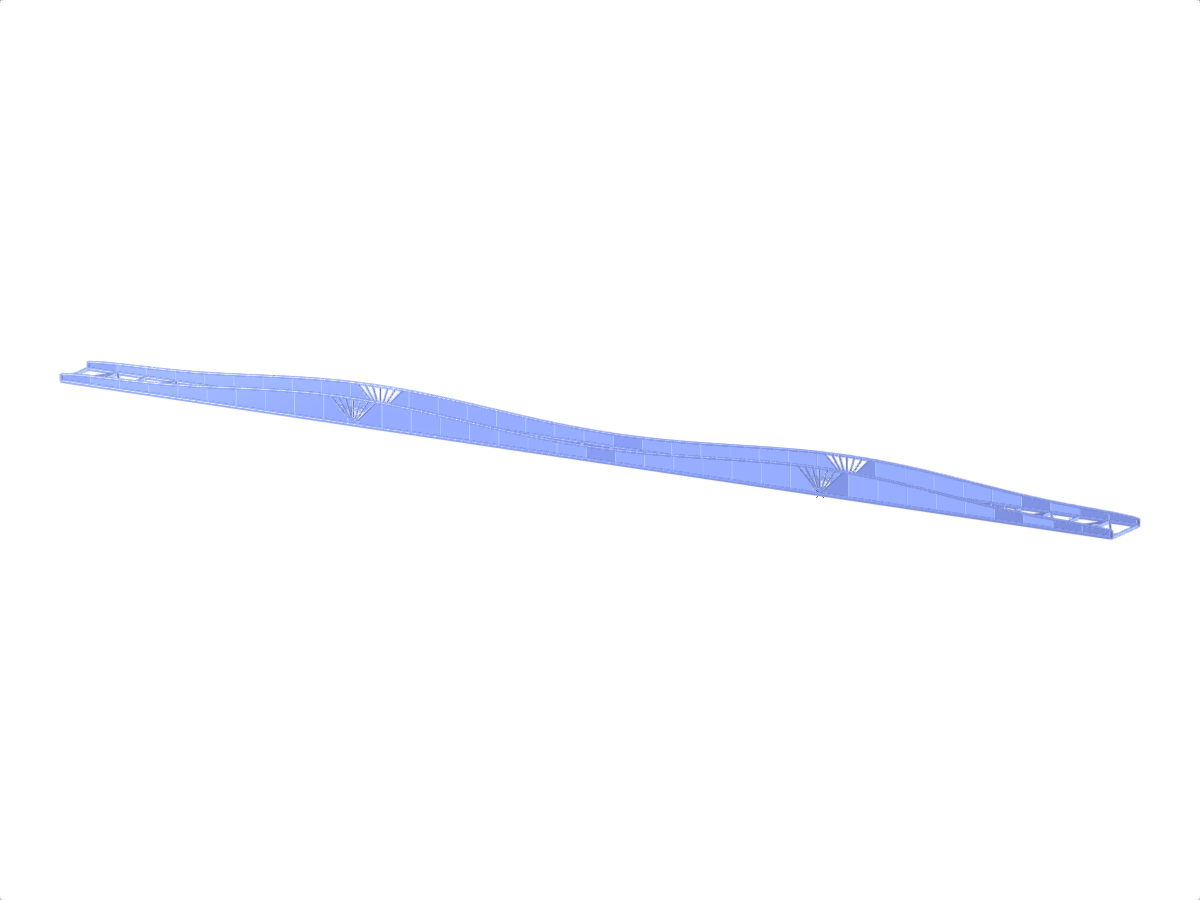

Modelo de ponte pedonal de três vãos
| Número de nós | 212 |
| Número de linhas | 391 |
| Número de barras | 383 |
| Número de superfícies | 76 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinações de cargas | 5 |
| Número de combinações de resultados | 2 |
| Peso total | 64,585 t |
| Dimensões (métricas) | 90,000 x 2,001 x 4,000 m |
| Dimensões (imperial) | 295.28 x 6.56 x 13.12 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
