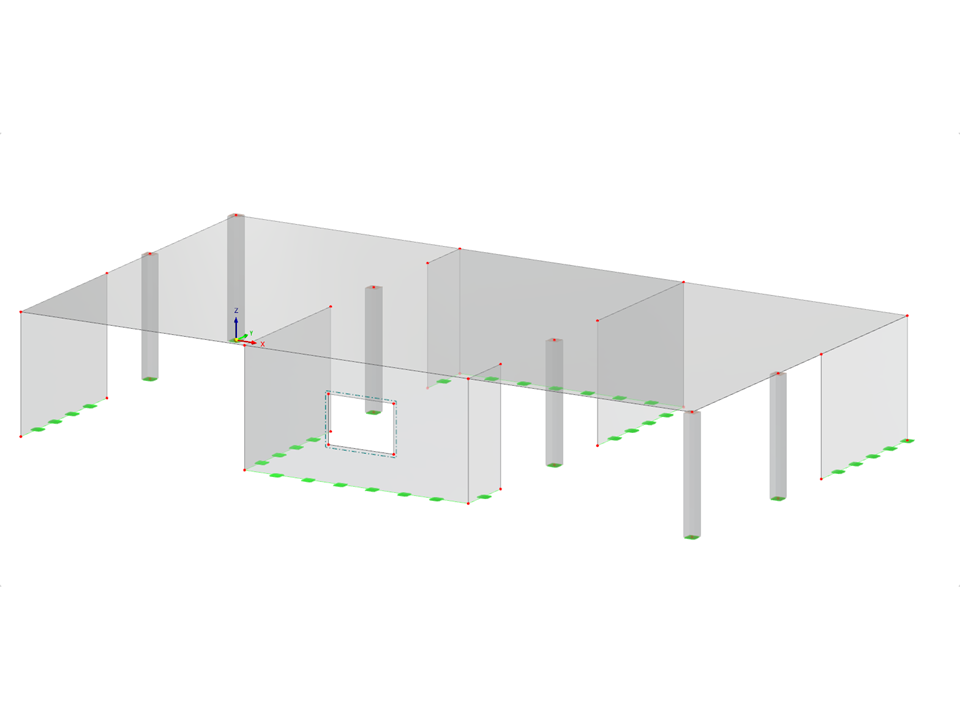

Este modelo demonstra o projeto de um edifício de concreto armado, incorporando verificações de projeto de cisalhamento por punção de acordo com a norma CSA A23.3:19. A armadura de cisalhamento bidirecional é estrategicamente colocada em várias localizações de nós dentro da laje elevada para garantir a integridade estrutural.
Modelo utilizado em
Edifício de betão armado | Punçoamento conforme CSA A23.3:19
| Número de nós | 40 |
| Número de linhas | 45 |
| Número de barras | 6 |
| Número de superfícies | 9 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 4 |
| Número de combinações de resultados | 0 |
| Peso total | 161,983 t |
| Dimensões (métricas) | 18,000 x 3,000 x 10,000 m |
| Dimensões (imperial) | 59.06 x 9.84 x 32.81 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
