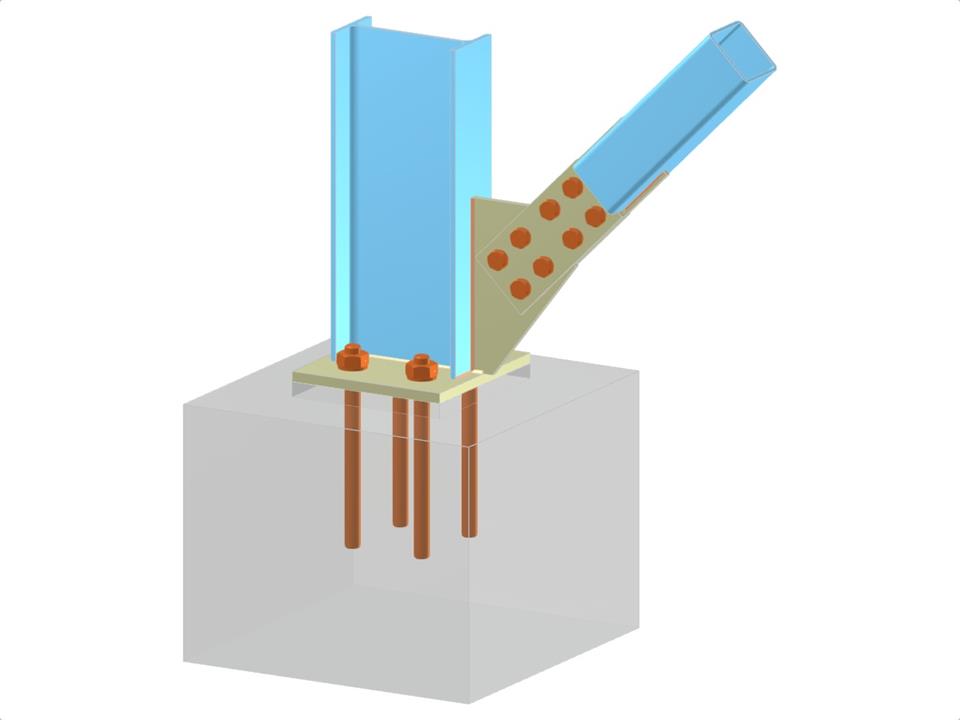

Este modelo mostra um design de base de coluna estrutural apresentando um perfil I para a coluna e um RHS diagonal conectado à aba da coluna. O design inclui componentes-chave como uma placa de base, uma placa de reforço e uma placa de conexão de língua para estabilidade. Placas de cobertura e conexões diagonais parafusadas melhoram a integridade da estrutura, enquanto a ancoragem garante uma fixação segura à fundação.
Base de pilar com chapa de casquilho e ligação diagonal aparafusada
| Número de nós | 3 |
| Número de linhas | 2 |
| Número de barras | 2 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,065 t |
| Dimensões (métricas) | 1,000 x 1,000 x 0,000 m |
| Dimensões (imperial) | 3.28 x 3.28 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
