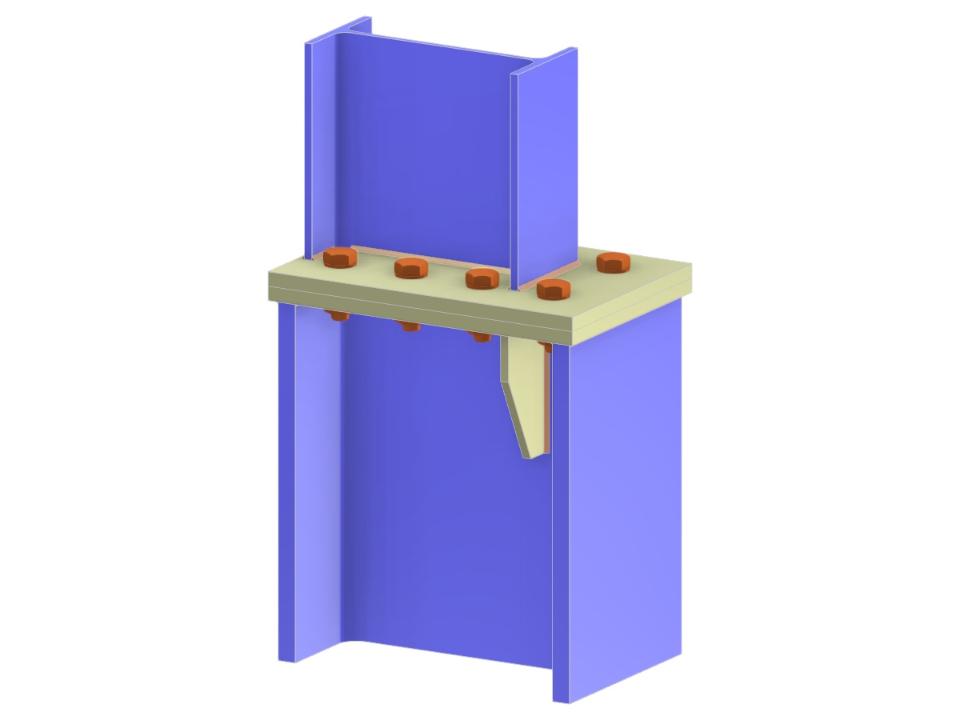

O modelo ilustra uma emenda de pilar incorporando diferentes Secções I com uma chapa de extremidade de altura total e extendida. São utilizados Reforços e a ligação é fixada com Parafusos. Esta configuração é comummente utilizada para melhorar a Integridade estrutural e facilitar a Transferência de carga em construções metálicas.
Emenda de Pilar com Placa de Topo de Altura Total e Nervura
| Número de nós | 3 |
| Número de linhas | 2 |
| Número de barras | 2 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinações de cargas | 3 |
| Número de combinações de resultados | 1 |
| Peso total | 0,220 t |
| Dimensões (métricas) | 0,000 x 2,000 x 0,000 m |
| Dimensões (imperiais) | 0 x 6.56 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
