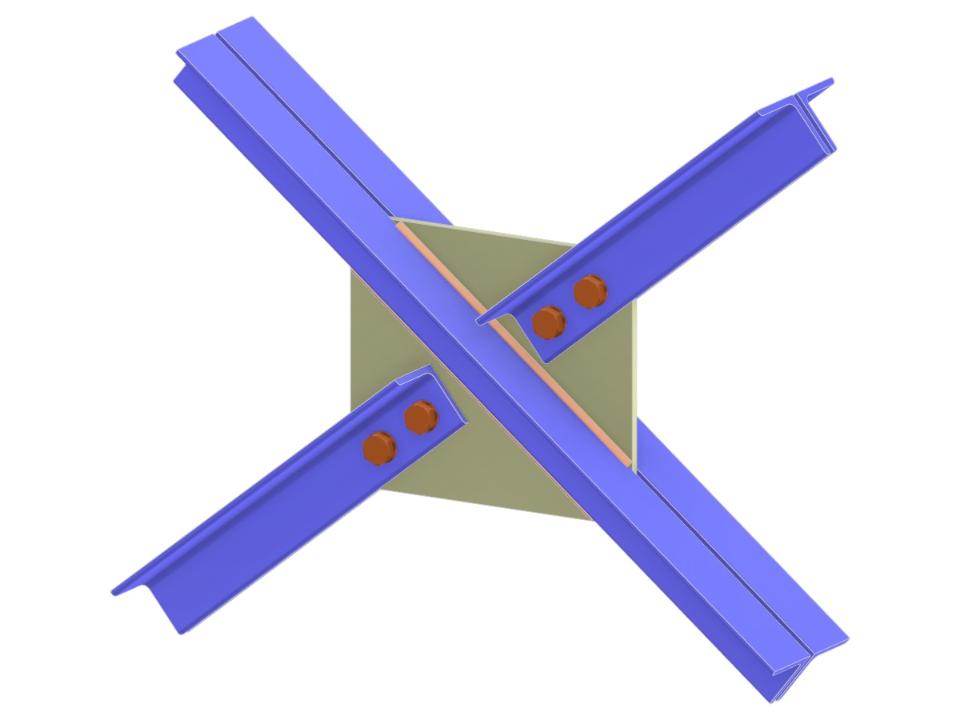

Este modelo apresenta um sistema de contraventamento com diagonais dispostas num padrão cruzado, fixado com uma placa de ligação utilizando ligações aparafusadas. Destaca uma configuração de junta em X aparafusada com perfis compostos de duas cantoneiras em oposição, proporcionando estabilidade estrutural. Esta abordagem de dimensionamento é comummente utilizada em engenharia para aumentar a rigidez e a distribuição de cargas.
Contraventamento Ligação em X | Diagonal para Diagonal Ligação via Chapa de Gusset
| Número de nós | 5 |
| Número de linhas | 4 |
| Número de barras | 4 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinações de cargas | 8 |
| Número de combinações de resultados | 0 |
| Peso total | 0,123 t |
| Dimensões (métricas) | 2,500 x 2,000 x 0,000 m |
| Dimensões (imperiais) | 8.2 x 6.56 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
