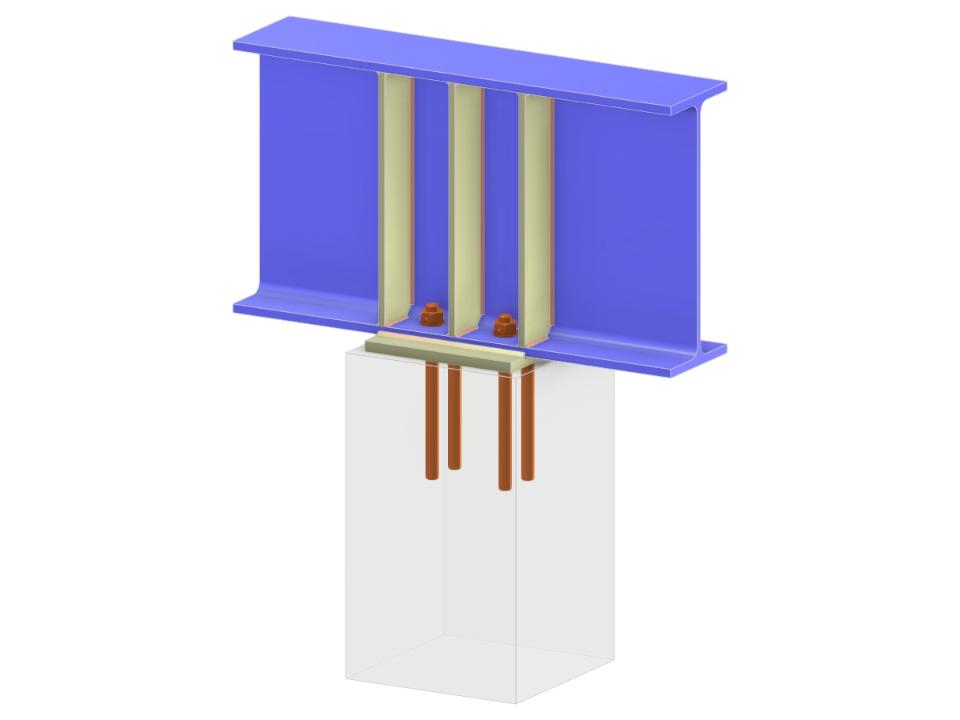

Este modelo estrutural demonstra a ancoragem de uma viga utilizando uma placa de base horizontal e reforços da alma para apoiar uma viga de secção em I no topo de um pilar de betão. Foca-se nos aspetos detalhados do dimensionamento da metodologia de ancoragem, fornecendo informações sobre a estabilidade estrutural e a distribuição de cargas. Este modelo mostra a integração de reforços da placa de base para aumentar a resistência do ponto de ancoragem.
Viga de Ancoragem | Placa de Base Horizontal e Reforço
| Número de nós | 3 |
| Número de linhas | 2 |
| Número de barras | 2 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinações de cargas | 8 |
| Número de combinações de resultados | 0 |
| Peso total | 0,109 t |
| Dimensões (métricas) | 1,200 x 0,000 x 0,000 m |
| Dimensões (imperiais) | 3.94 x 0 x 0 feet |
