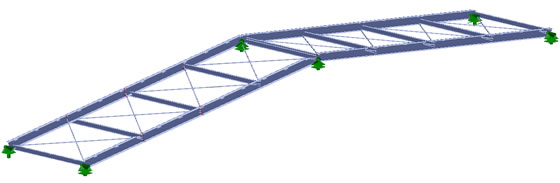

O projeto de construção inclui a construção de uma nave de produção em aço com dois corredores. Está prevista uma ponte rolante para cada vão para a utilização de pontes rolantes para o transporte de cinco ou dez toneladas de carga útil. As pistas de ponte rolante estão ancoradas nos apoios exteriores e nos apoios do pêndulo dispostos centralmente entre os eixos três a nove através de uma construção em aço. As pistas de pontes rolantes são constituídas por perfis pré-fabricados laminados com um perfil em I e estão dimensionadas como vigas de dois vãos com um vão de 6,00 m.
|
Autor
|
Steffen Hilzinger
|
|
Universidade
|
Universidade de Ciências Aplicadas Konstanz Departamento de engenharia civil
|
As pistas de ponte rolante estão ancoradas nos apoios exteriores e nos apoios do pêndulo dispostos centralmente entre os eixos três a nove através de uma construção em aço. As pistas de pontes rolantes são constituídas por perfis pré-fabricados laminados com um perfil em I e estão dimensionadas como vigas de dois vãos com um vão de 6,00 m.
Seminário web
Seminário web
Função do programa
Função do programa
No diálogo "Definir tipo de carga" pode ver a Figura 01 do método de reforço finito (FSM) no gráfico 3D.
O resultado do dimensionamento sísmico é categorizado em duas secções: requisitos das barras e requisitos das ligações.
Os "Requisitos sísmicos" incluem a resistência à flexão necessária e a resistência ao corte necessária da ligação viga-pilar para pórticos de momento. Estas estão listadas no separador 'Ligação de pórtico de momentos por barra'. Para pórticos reforçados, a resistência à tração necessária da ligação e a resistência à compressão necessária da ligação do contraventamento estão listadas no separador 'Ligação de contraventamento por barra'.
O programa fornece as verificações realizadas em tabelas. Os detalhes de dimensionamento mostram claramente as fórmulas e as referências à norma.
No módulo Dimensionamento de betão oferece a opção de realizar um dimensionamento sísmico de acordo com a norma AISC 341-16 para barras de aço.
Para este efeito, estão disponíveis cinco tipos de sistemas resistentes a forças sísmicas (SFRS).
