BIM na engenharia estrutural: um estudo sobre a interoperabilidade entre a plataforma BIM e o programa de elementos finitos (MEF) para a modelação, o cálculo e dimensionamento de estruturas.

A Modelação da Informação da Construção (BIM) também apresenta vantagens e potencialidades excecionais no campo da engenharia estrutural. Estas incluem, por exemplo, a produtividade, coordenação, visualização, documentação e redução de desperdícios. No entanto, estas vantagens não podem ser alcançadas sem um mecanismo adequado que assegure uma transferência de dados sem problemas da plataforma BIM para o software de cálculo estrutural ou o programa de elementos finitos (MEF). Os desafios da transferência de dados ou da compatibilidade são fatores-chave que impedem os engenheiros de estruturas de participarem totalmente no fluxo de trabalho com BIM.

Autor	Muniru Nyei
Universidade	Universidade de Liubliana, Eslovénia

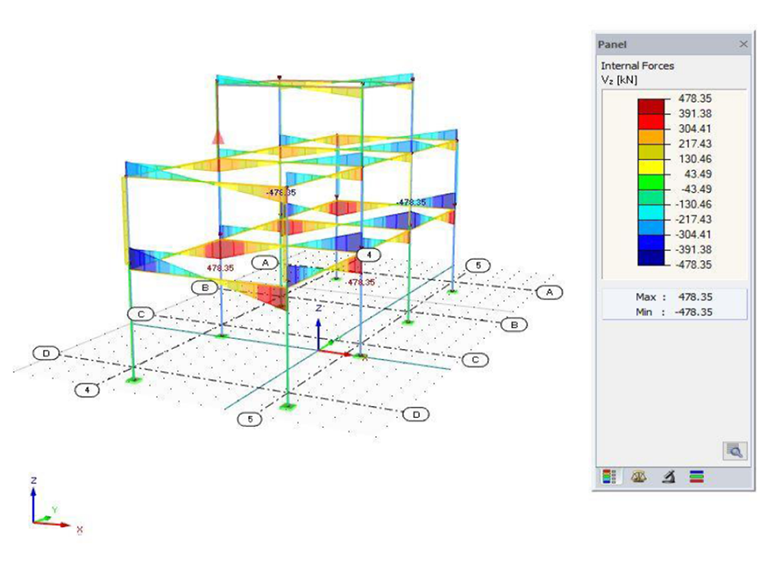

GT 000445 | BIM na engenharia estrutural: Um estudo de interoperabilidade entre a plataforma BIM e o software FEA em modelação, análise e dimensionamento estrutural

BIM na engenharia estrutural: Um estudo de interoperabilidade entre a plataforma BIM e o software FEA em modelação, análise e dimensionamento estrutural

O objetivo desta tese é analisar as vantagens de mudar da plataforma Revit BIM para o programa de MEF através da troca de um modelo central do Revit incluindo dados de carga com programas de MEF comuns, tais como o RFEM e outros. Primeiro, analisamos em detalhe a utilização do BIM na engenharia estrutural, focando-nos sobre os efeitos no planeamento estrutural e no fluxo de trabalho, bem como nas principais vantagens e nos desafios durante a utilização. Em seguida, são definidos os três níveis principais de interoperabilidade entre o software BIM e o MEF, analisados teoricamente e explicados em detalhe. Estes níveis de interoperabilidade são a troca direta de ficheiros nativos (troca entre os mesmos fornecedores de software comerciais), a ligação direta ou a troca de dados bidirecional e IFC (Industry Foundation Class). Dois estudos de caso sustentam as conclusões desta tese. O resultado do estudo mostra que a troca de dados através desta interface é bem sincronizada e eficiente. O desempenho da interface no fluxo de trabalho BIM do planeamento estrutural é verificado com um elevado grau de fiabilidade.

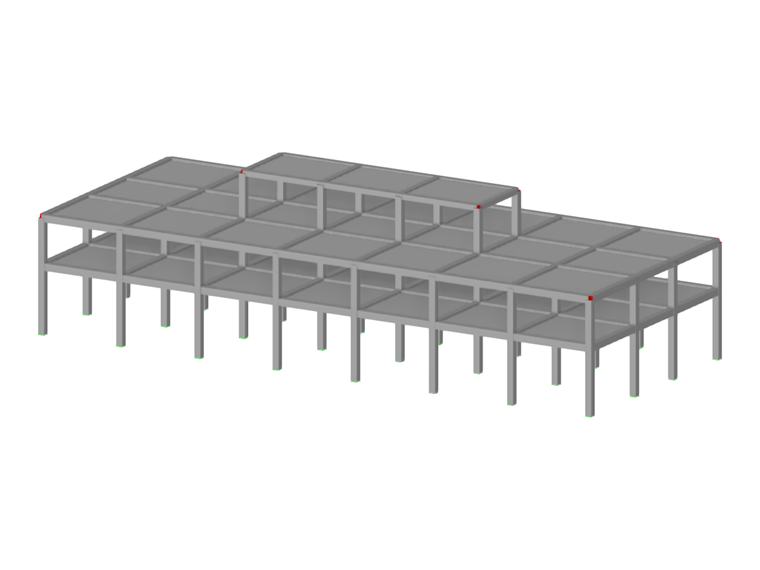

Estrutura de betão do edifício | Modelo A

Os resultados desta tese fornecem informação relevante sobre a interoperabilidade do BIM na engenharia estrutural. Além disso, o estudo confirma os resultados de estudos anteriores que mostram que a interoperabilidade (especialmente o nível de interoperabilidade de ligação direta) é o meio mais eficaz de transferência de dados entre a plataforma BIM Revit e o software de cálculo estrutural.

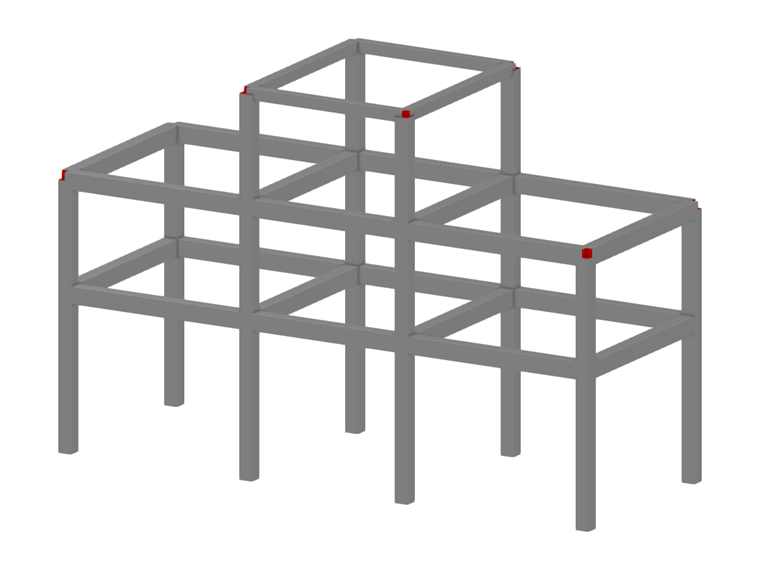

Estrutura de betão do edifício | Modelo B

Ligações

Modelo de Informação da Construção (BIM)

Downloads

Dissertação de mestrado completa

8,21 MB
