Bases de cálculo e proposta de modelação para CLT MIX e CLT T utilizando Dlubal Software

No setor da construção, onde a sustentabilidade é cada vez mais importante, a utilização da madeira assume um papel de maior destaque. Consequentemente, isso resultou num interesse e investimento crescentes em projetos de investigação relacionados com estruturas de madeira, o que levou ao desenvolvimento de produtos com características especiais que permitam à madeira competir com outros materiais, tais como betão ou aço.

Autor	Andoni Martin Sanz
Estabelecimento de ensino superior	Universidade do País Basco – Faculdade de Arquitetura de São Sebastião

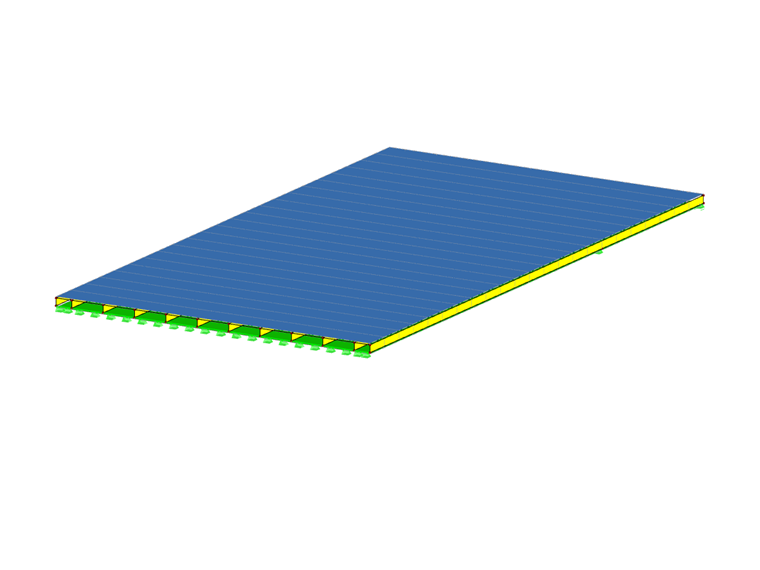

Proposta CLT MIX

Esta corrida frenética para criar novos elementos estruturais tem um problema: a dificuldade em encontrar ferramentas de modelação para estes elementos que são mais singulares por natureza do que aqueles com produção industrial estabelecida.

Este trabalho tem como objetivo a modelação de alguns destes produtos, tais como o CLT MIX e o CLT T, através do software modular da Dlubal Software.

Downloads

Tese de mestrado 000458 | Princípios de cálculo CLT MIX e CLT T e proposta de modelação utilizando o software Dlubal
