Zajímavé zákaznické projekty realizované pomocí programu Dlubal pro statické výpočty.
Odvětví

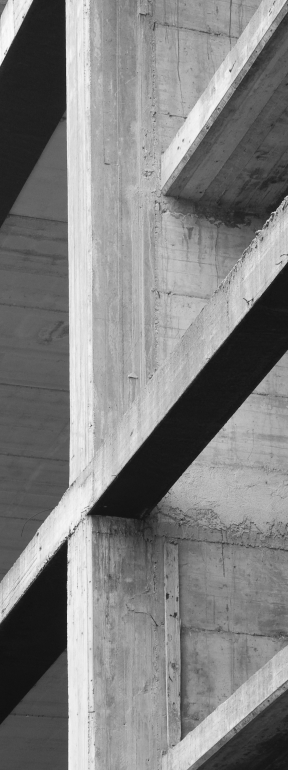

Železobetonové konstrukce
Programy RFEM a RSTAB pro statické výpočty nabízí možnost navrhovat a posuzovat železobetonové konstrukce. V závislosti na typu posuzované konstrukce - čistě prutové konstrukce (RSTAB) nebo konstrukce s deskami, stěnami nebo skořepinami (RFEM) - lze vybírat z bohaté nabídky produktů společnosti Dlubal Software.
Ocelové konstrukce
Programy RFEM a RSTAB pro statické výpočty představují spolu s moduly pro ocelové konstrukce optimální řešení pro statické výpočty ocelových konstrukcí, jako jsou ocelové stavby, haly, lešení, mosty, sila, jeřáby, jeřábové dráhy, stožáry, zimní zahrady a další.
Dřevěné konstrukce
Programy RFEM a RSTAB pro statické výpočty jsou ideální pro posouzení trojrozměrných dřevěných konstrukcí. Uživatel má při navrhování jednoduchých i složitých dřevěných konstrukcí řadu nejrůznějších možností, ať už se jedná o prutové konstrukce nebo plošné prvky, jako například desky z křížem lepeného dřeva.
Programová rodina RX-TIMBER navíc umožňuje rychlé a efektivní navrhování a posouzení modelů, například lepených lamelových nosníků, dřevěných rámů, vaznic a mnoha dalších.
Hliníkové a lehké konstrukce
Pro posouzení hliníkových konstrukcí v programech RFEM a RSTAB je k dispozici velké množství průřezů, například I-profily, U-profily, T-profily, obdélníkové duté průřezy, čtyřhranné trubky, kruhové trubky, plochá ocel a další. Analýza se provádí podle Eurokódu 9 s mnoha národními přílohami nebo podle americké normy AMD 2020.
U lanových a membránových konstrukcí lze najít počáteční tvar a provést příslušné výpočty.
Strojní konstrukce
Mnozí uživatelé softwaru společnosti Dlubal Software provádějí výpočty v oblasti strojního inženýrství v programech RFEM a RSTAB. V programu RFEM pro výpočty metodou konečných prvků lze analyzovat velmi složité konstrukce s plochami, tělesy, pruty i kontaktními prvky.
RFEM se proto často využívá pro posouzení různých komponent, konstrukčních detailů nebo přípojů. Program RSTAB umožňuje snadno a rychle provést statickou a dynamickou analýzu příhradových a rámových konstrukcí.
Průmyslové konstrukce a zařízení
Programy RFEM a RSTAB představují ideální řešení pro statické výpočty a navrhování průmyslových zařízení. Patří k nim chemické závody, výrobní haly, nádrže, potrubní systémy, filtrační zařízení a jiné.
Program RSTAB slouží k dimenzování prutových konstrukcí, program RFEM navíc také konstrukcí složených z desek, stěn, skořepin a těles.
Potrubní systémy
Program RFEM umožňuje modelovat potrubí (včetně potrubních prvků, jako jsou ventily, redukce, příruby, T-kusy a jiné) a analyzovat napětí potrubních systémů.
Analýzu potrubí lze provést pro celý systém v interakci s podpůrnou konstrukcí.

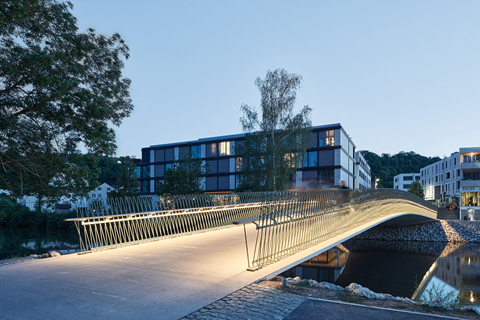

Stavby mostů
Mnoho uživatelů se při výpočtu a posouzení mostů spoléhá na programy RFEM a RSTAB. A to bez ohledu na to, zda se jedná o konstrukce z oceli, ze železobetonu, dřeva nebo z jiných materiálů.
Užitečné přídavné moduly umožňují generovat například příčinkové čáry, pohyblivá zatížení prutů a ploch a mnoho dalšího. Provést lze dynamickou analýzu a požadovaná posouzení stability, použitelnosti, únavy a boulení.
Jeřáby a jeřábové dráhy
Díky možnosti 3D modelování jsou programy RFEM a RSTAB ideálním nástrojem pro posouzení jeřábů. Funkce, jako je zohlednění nelinearit prutů a kloubů, kabelů a podobně, zajišťují detailní analýzu.
Samostatný program CRANEWAY umožňuje návrh nosníků jeřábových drah mostových a podvěsných jeřábů podle EN 1993-6, a to včetně všech nezbytných posouzení.
Stožárové konstrukce
Programy RFEM a RSTAB pro prutové umožňují kompletně navrhovat příhradové stožáry (například stožáry pro 5G sítě, stožáry elektrického vedení nebo rozhledny). Pro celý proces od automatického generování konstrukce a zatížení až po stanovení vzpěrných délek a posouzení podle Eurokódu jsou k dispozici odpovídající přídavné moduly.
Rovněž lze modelovat a posuzovat nestandardní věžové a stožárové konstrukce (např. vysílací stožáry 5G).
Elektrárny
Programy RFEM a RSTAB pro statické výpočty představují optimální řešení pro posouzení elektráren. V analytickém modelu je možné navzájem kombinovat různé materiály.
Kromě nezbytných posouzení na únosnost a stabilitu lze provést také dynamické analýzy.
Skleněné konstrukce
V programu RFEM pro statické výpočty je možné navrhovat a posuzovat skleněné konstrukce odděleně nebo jako část celkového modelu. Rozsáhlá databáze materiálů obsahuje velké množství běžných typů skel, fólií a plynů.
Skleněné plochy zadané v programu RFEM lze podepřít na liniích a uzlech nebo je lze dokonce modelovat jako zvláštní tělesa. Výsledky kromě jiného zahrnují napětí na plochách a tělesech.

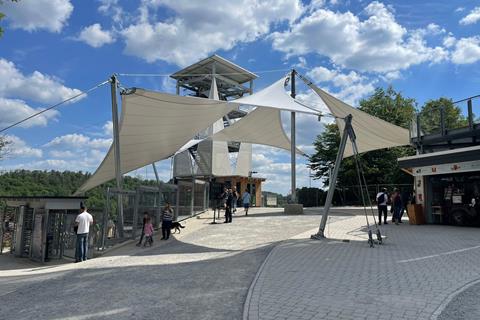

Membránové a textilní konstrukce
Software RFEM pro statické výpočty umožňuje hledání počátečních tvarů (form‑finding) membránových a lanových konstrukcí, jejich statickou analýzu a dále vytváření střihových vzorů.
Výpočet probíhá podle teorie velkých deformací (teorie III. řádu). Při vytváření střihových vzorů se zohledňují uživatelem zadané řezné linie i kompenzace.
Lanové a síťové konstrukce
Programy RFEM a RSTAB pro statické výpočty umožňují posoudit lanové a síťové konstrukce včetně jejich podpůrné konstrukce. Lana mohou a nemusí být předpjatá.
Přídavný modul RF-FORM-FINDING programu RFEM umožňuje najít počáteční tvar lanových konstrukcí před spuštěním vlastního statického výpočtu. Lana lze také kombinovat s prutovými a plošnými prvky i tělesy.
Laminátové a sendvičové konstrukce
V programu RFEM je možné provádět posouzení napětí a průhybu vícevrstvých a sendvičových ploch. Výpočet probíhá podle laminátové teorie a zohledňuje smykové spřažení.
Příkladem použití může být posouzení prvků z křížem lepeného dřeva, vláknových kompozitů (například sklolaminát, uhlíkové vlákno) a dalších.
Ocelové vodní stavby
RFEM umožňuje analýzu velmi složitých konstrukcí s mnoha plochami a tělesy.
Proto se jedná o velmi vhodný nástroj pro navrhování a statickou i dynamickou analýzu vodních staveb z oceli, jako jsou například zdymadla, propusti, plavební komory a vrata plavebních komor (vzpěrná, desková, tabulová, klapková, poklopová, háková či segmentová), stavidla a stavidlové uzávěry, jezové klapky, protipovodňová vrata a hráze, lodní zdvihadla, průplavní mosty a jiná ocelová vodní díla.
Proto se jedná o velmi vhodný nástroj pro navrhování a statickou i dynamickou analýzu vodních staveb z oceli, jako jsou například zdymadla, propusti, plavební komory a vrata plavebních komor (vzpěrná, desková, tabulová, klapková, poklopová, háková či segmentová), stavidla a stavidlové uzávěry, jezové klapky, protipovodňová vrata a hráze, lodní zdvihadla, průplavní mosty a jiná ocelová vodní díla.
Další...
Programy RFEM a RSTAB představují ideální řešení pro statickou analýzu v mnoha dalších odvětvích, například:
- Budovy
- Dočasné stavby
- Lešenářské a regálové konstrukce
- Příbřežní konstrukce
- Sila, vodojemy a zásobní nádrže

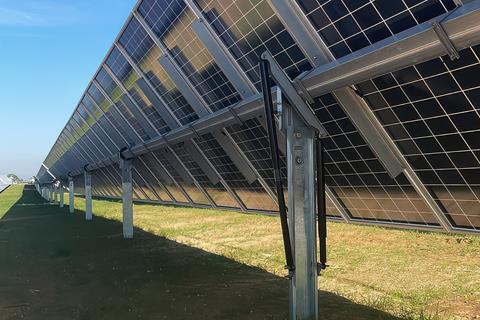

- Stavby obnovitelných zdrojů energie
- Lodní konstrukce
- Dopravníkové systémy
- Vrtná technika
- Bazény, aquaparky a koupaliště

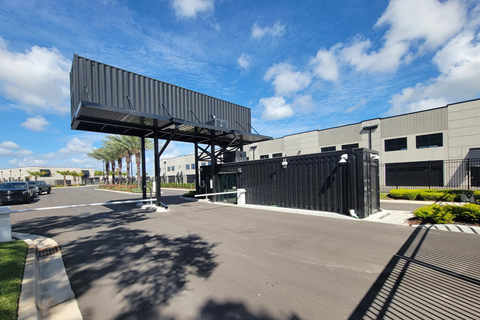

- Kontejnerové stavby
- Vrtané pilotové základy
- Schodišťové konstrukce
- Pneumatické konstrukce
