Interesujące projekty klientów zrealizowane w oprogramowaniu do analizy statyczno -wytrzymałościowej firmy Dlubal.
Inżynieria

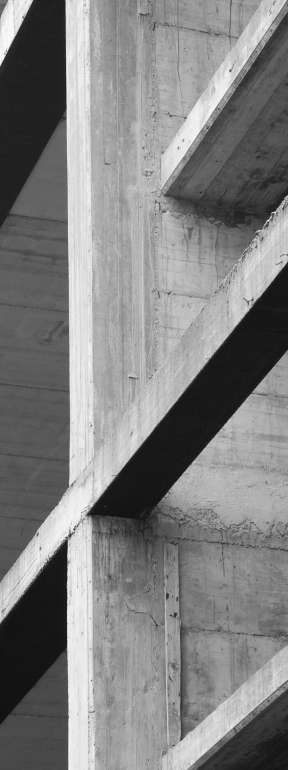

Konstrukcje z betonu zbrojonego
Oprogramowanie RFEM i RSTAB umożliwia analizę statyczno-wytrzymałościową konstrukcji z betonu zbrojonego. W zależności od rodzaju konstrukcji - szkieletowa (RSTAB) lub zawierająca płyty, ściany i powłoki (RFEM) - można wybrać odpowiednie oprogramowanie z szerokiej gamy produktów Dlubal.
Konstrukcje stalowe
Programy do analizy statyczno -wytrzymałościowej RFEM i RSTAB wraz z modułami do konstrukcji stalowych stanowią optymalne rozwiązanie do analizy statyczno -wytrzymałościowej konstrukcji stalowych, takich jak budynki ze stali, hale, rusztowania, mosty, silosy, dźwigi, ogrody zimowe itp.

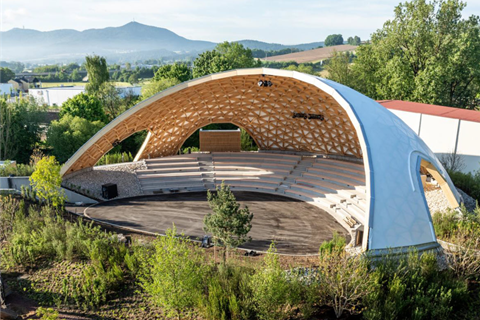

Konstrukcja drewniana
Programy RSTAB i RFEM do analizy statyczno-wytrzymałościowej zapewniają optymalny sposób analizy konstrukcji drewnianych 3D. Dają wiele możliwości przy projektowaniu zarówno konstrukcji prostych jak i złożonych.
Ponadto rodzina programów RX-TIMBER pozwala na szybkie i efektywne obliczanie i wymiarowanie modeli takich jak kratownice, ramy, płatwie itp.

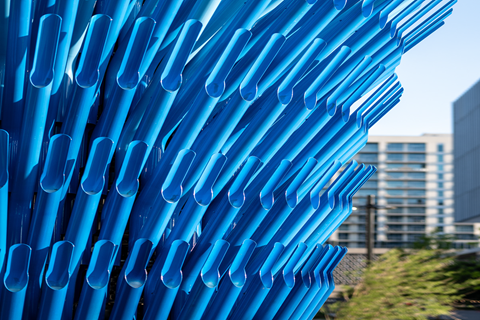

Lekkie konstrukcje aluminiowe
Do wymiarowania konstrukcji aluminiowych programy RFEM i RSTAB zawierają wszystkie standardowe przekroje, takie jak dwuteowniki, ceowniki, teowniki, prostokątne przekroje zamknięte, rury kwadratowe, rury okrągłe, płaskowniki stalowe i wiele innych. Wymiarowanie jest przeprowadzane zgodnie z amerykańską normą ADM 2020 lub Eurokodem 9 wraz z licznymi załącznikami krajowymi.
W przypadku konstrukcji kablowych i membranowych można znaleźć początkowy kształt i przeprowadzić odpowiednie obliczenia.
Inżynieria mechaniczna
Wielu użytkowników oprogramowania Dlubal Software przeprowadza obliczenia inżynierskie zarówno w programie RFEM jak i RSTAB. RFEM ma możliwość obliczania złożonych konstrukcji składających się z płyt i brył, dzięki temu jest często wybierany przy obliczeniach szczegółów czy połączeń konstrukcyjnych. Natomiast w programie RSTAB można łatwo i szybko przeprowadzić analizę belek i konstrukcji ramowych.
Inżynieria przemysłowa
Programy RFEM i RSTAB są idealnym narzędziem do analizy i projektowania konstrukcji przemysłowych. Są to zakłady chemiczne, hale produkcyjne, zbiorniki, rurociągi, duże filtry itp.
W programie RSTAB można obliczać konstrukcje prętowe, natomiast RFEM dodatkowo umożliwia obliczanie płyt, ścian, powłok i brył.
Systemy rurociągów
RFEM pozwala na modelowanie rurociągów (w tym elementów rurociągów, takich jak zawory, armatura, kołnierze, trójniki i inne) i wykonanie konstrukcji rurowej.
Analiza rurociągów może być przeprowadzana dla całej konstrukcji, która współpracuje z konstrukcją nośną.

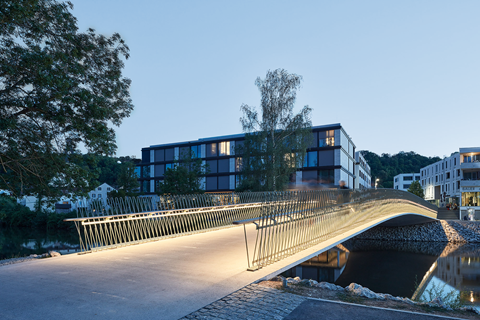

Mosty
Wielu użytkowników korzysta z oprogramowania RFEM lub RSTAB do analizy i wymiarowania mostów zbudowanych ze stali, betonu zbrojonego, drewna lub innych materiałów.
Używając przydatnych modułów dodatkowych, możliwe jest wygenerowanie linii wpływów, obciążeń ruchomych na prętach i powierzchniach itp. Możliwe są analizy dynamiczne, a także wymagane obliczenia stateczności, użytkowalności, zmęczenia i wyboczenia.
Dźwigi i belki podsuwnicowe
Ze względu na możliwość modelowania 3D, programy RFEM i RSTAB są idealne do wymiarowania suwnic. Funkcje, takie jak uwzględnienie nieliniowości prętów i przegubów, obliczenia lin i kół pasowych umożliwiają analizę szczegółową.
Za pomocą samodzielnego programu CRANEWAY można projektować belki podsuwnicowe dla suwnic pomostowych lub podwieszanych zgodnie z EN 1993-6, łącznie ze wszystkimi wymaganymi obliczeniami.
Kratowe konstrukcje wsporcze
W programach RFEM i RSTAB można projektować maszty kratowe (takie jak wieże komórkowe 5G, wieże transmisyjne i wieże obserwacyjne). Odpowiednie moduły dodatkowe oferują szeroką gamę opcji, od automatycznego wygenerowania konstrukcji i jej obciążenia do uwzględnienia długości wyboczeniowych i wymiarowania według Eurokodu.
Możliwe jest również modelowanie i analizowanie poszczególnych konstrukcji masztów i masztów (np. maszty 5G).
Elektrownie
Programy do analizy statyczno -wytrzymałościowej RFEM i RSTAB są idealne do analizy statyczno -wytrzymałościowej elektrowni. W modelu analitycznym można łączyć różne materiały.
Oprócz obliczeń stanu granicznego nośności i analizy stateczności możliwe jest również przeprowadzenie analizy dynamicznej.
Konstrukcje szklane
W programie RFEM możliwa jest analiza konstrukcji szklanych jako oddzielnej konstrukcji lub jako części całego modelu. Obszerna biblioteka materiałów zawiera różne rodzaje szkła, folii i gazów.
Powierzchnie szklane zdefiniowane w programie RFEM mogą być podparte liniowo i punktowo oraz mogą być zamodelowane jako specjalne bryły. Wyniki zawierają między innymi naprężenia na powierzchniach i bryłach.

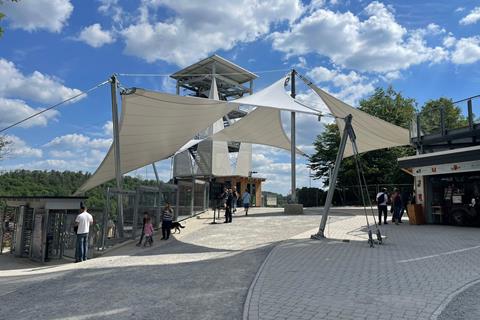

Konstrukcja membranowa
Program RFEM do analizy statyczno-wytrzymałościowej umożliwia znajdowanie kształtów (form-finding), przeprowadzanie analizy statyczno-wytrzymałościowej oraz definiowanie szablonów cięcia konstrukcji membranowych i kablowych.
Obliczenia są przeprowadzane według analizy dużych odkształceń. Podczas określania szablonów cięcia, uwzględniane są linie przecięcia definiowane przez użytkownika oraz wymiary kompensacji.
Konstrukcje kablowe i poddawane rozciąganiu
Do wymiarowania konstrukcji kablowych i poddawanych rozciąganiu lub ich podkonstrukcji można wykorzystać programy do analizy statyczno-wytrzymałościowej, RFEM i RSTAB. Konstrukcje kablowe można obliczyć ze wstępnym naciągiem lub bez.
Przed przeprowadzeniem obliczeń, należy wyszukać kształt konstrukcji kablowej w module dodatkowym RF-FORM-FINDING dla RFEM. Ponadto, możliwe jest połączenie kabli z prętami, powierzchnią i elementami bryłowymi.
Konstrukcje warstwowe, laminowane i CLT
Program RFEM umożliwia analizę naprężeń i odkształceń laminatów i powierzchni warstwowych. Obliczenia, uwzględniające połączenia ścinane, przeprowadzane są zgodnie z teorią laminatu.
Możliwości te mogą być wykorzystane do wymiarowania klejonych krzyżowo elementów drewnianych (CLT) czy tworzyw sztucznych wzmocnionych włóknem (szklanym, węglowym).
Inżynieria hydrotechniczna
RFEM umożliwia projektowanie i analizę bardzo skomplikowanych konstrukcji składających się z wielu powierzchni i brył.
Doskonale nadaje się do statycznych i dynamicznych analiz konstrukcji stalowych, takich jak śluzy hydrauliczne, studnie rewizyjne, bramy przesuwne, bramy skrzydłowe, śluzy powodziowe, wyciągi statków czy mostów nad kanałami.
Doskonale nadaje się do statycznych i dynamicznych analiz konstrukcji stalowych, takich jak śluzy hydrauliczne, studnie rewizyjne, bramy przesuwne, bramy skrzydłowe, śluzy powodziowe, wyciągi statków czy mostów nad kanałami.
Pozostałe branże
RFEM i RSTAB są idealnym rozwiązaniem do analizy statyczno-wytrzymałościowej dla wielu branż lub projektów, takich jak:
- Budynki
- Konstrukcje tymczasowe
- Rusztowania i konstrukcje stelażowe
- Konstrukcje offshore
- Silosy i zbiorniki

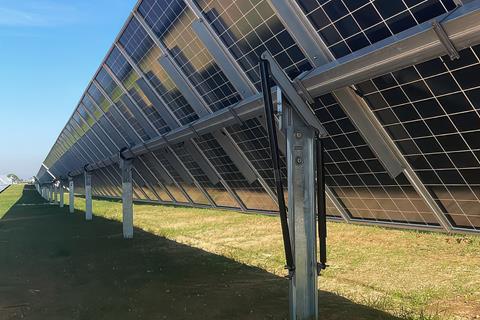

- Konstrukcje energii odnawialnej
- Przemysł stoczniowy
- Przenośniki taśmowe
- Konstrukcje wiertnicze
- Baseny, parki wodne i Lidos

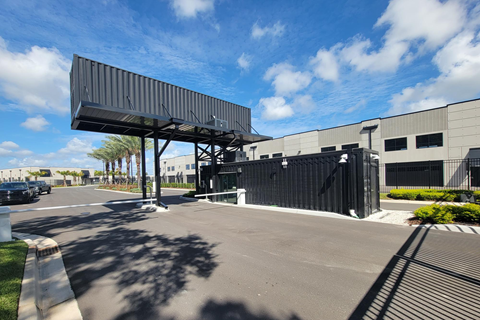

- Konstrukcje kontenerowe
- Fundamenty z pali wierconych
- Konstrukcje schodów
- Konstrukcje pneumatyczne
