«Aquadome»: стеклянный шедевр подводного мира

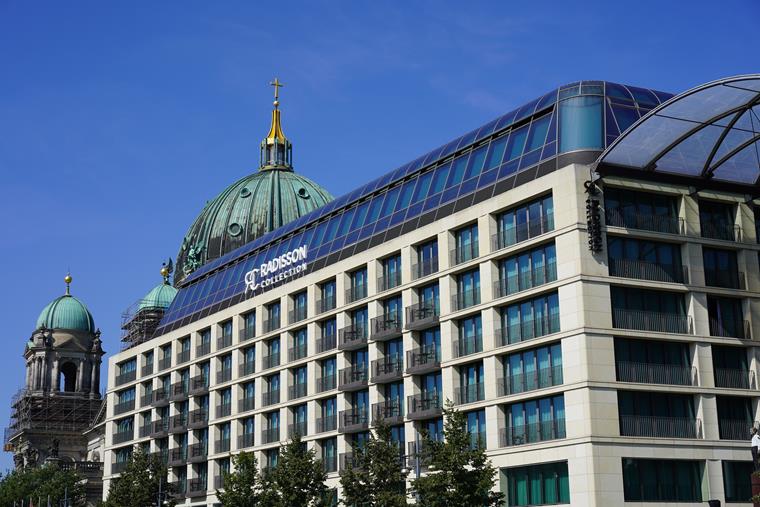

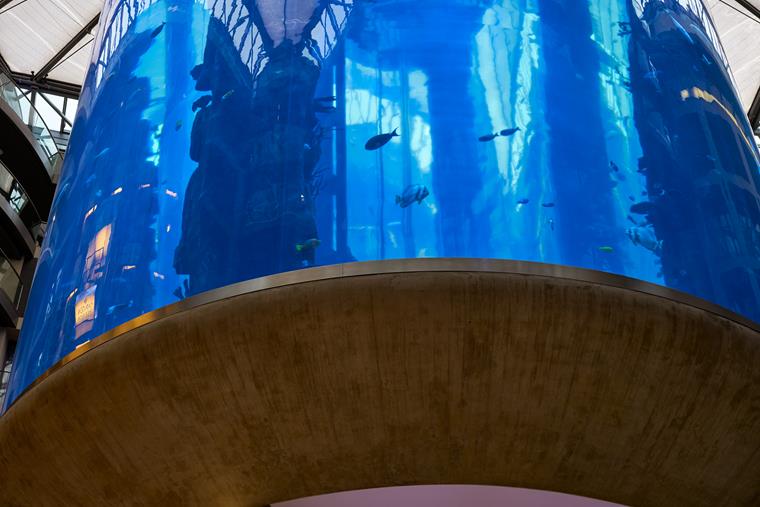

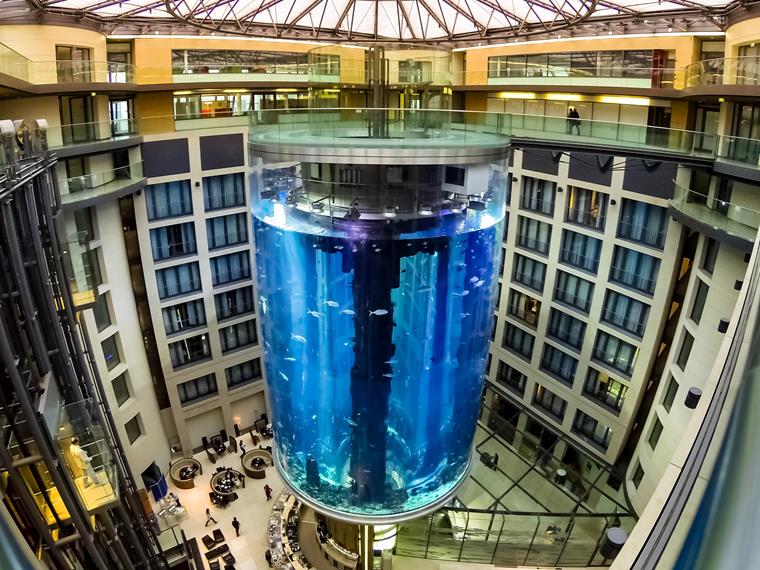

На сегодняшний день « Avadome » является крупнейшим цилиндрическим резервуаром для животных в мире и в 2008 году был даже занесен в Книгу Рекордов Гиннеса. До упомянутого чрезвычайного случая это здание было настоящей туристической достопримечательностью в центре нашей столицы. Впечатляющая конструкция кровли , высотой 16 м и высотой 25 м, включая основание, сделана из алюминиевого слоя диаметром 11 м. Он был расположен в фойе отеля Rankion Collection в торговом центре CityQuartier DomAquareé. Здесь офисные помещения сочетаются с привлекательными возможностями для отдыха. Здесь находится множество ресторанов, магазинов и объектов размещения.
Благодаря непосредственной близости от реки Шпрее и Берлинского Собора , Aquadome привлекает не только резидентов отелей, но и посетителей. Стеклянный лифт в середине пустотелого здания затем предлагает посетителям доступ в бассейн « Sea жизнь». Подводный мир был необычным: В Aquadome затем жило около 1500 особей 100 различных видов. На какой-то краткий момент мне даже кажется, что время остановилось. Почти квадратные большие и маленькие создания собрались в огромном резервуаре и смешались в сутолоке и суете. Среди них: хорошо известных Героев Pixar Немо и Дори, а точнее: Настоящаярыба-клоун ирыба-доктор. Но также длинноперые летучие мыши, серебристые плавники, краснозубые триггеры, кресты и другие обитатели.
Лифт Aquadome был не только захватывающей туристической достопримечательностью, но и искомым местом для обмена клятвами между парами.
а также ежедневное обслуживание внутренних помещений и удаление водорослей со стен. В ее конструкции затем было собрано около одного миллиона галлонов соленой воды, температура которой достигает 26 градусов по Цельсию. Это соответствует эквиваленту 5000 купален. Для поддержания качества воды, она регулярно фильтруется и непрерывно обменивается. В результате его можно было бы полностью заменять раз в два года - но при потреблении 18 тонн соли в год.
Как был построен аквакупол?
Чтобы ответить на этот вопрос, мы вернемся в прошлое и начнем с истории появления первых садовых элементов, После многих лет проектирования и строительства, был в декабре 2003 года открыт новый аквапарк « AQUADUM ». Идею разработал архитектор Сергий Чобан. За реализацию проекта отвечала компания «Union Inc.», а компания Berliner Gesellschaft für Grossaqualien (Bgg) взяла на себя строительный надзор.
Водный купол был сделан из 41 сегмента плексигласа , которые были изготовлены производителем пластмасс Reynolds Polymer Technology из Колорадо - 26 для внешнего цилиндра и 15 для внутреннего. Летом 2002 года все конструктивные элементы были доставлены судном в Гамбург, а уже потом большегрузным транспортом доставлены в Берлин.
Для соединения сегментов был использован процесс радикальной полимеризации. жидкая смола затвердевает в твердом геле в соединениях в течение 24 часов. После нагрева шва до 90 градусов по Цельсию и последующей сушки, соединение стало почти невидимым. Нижний край цилиндра затем герметизировали специальным силикагелем, Несущая способность покрытия и посетительской платформы выставочного центра обеспечивается четырьмя железобетонными колоннами с покрытием из ПУ и торкрет-бетона, которые по форме напоминают базальтовые колонны. Искусственный корал довершал внутреннюю работу.
Генеральный подрядчик данного проекта - результат сотрудничества компаний ICM и Müller-Altvatter. е. Sander отвечала за проектирование станции, а Hydrosight отвечала за контроль и техническое обслуживание проекта. Лифт был установлен компанией GBH-Design. Все строительство Aquadome обошлось в то время в около 13 миллионов евро.
Катастрофа с утра: когда треснул аквакупол
В нашем блоге Dlubal мы уже подробно рассматривали некоторые катастрофы хорошо известных конструкций. Потому в следующих нескольких строчках мы разберем случай, который произошел через 19 лет после открытия « Aquadom».

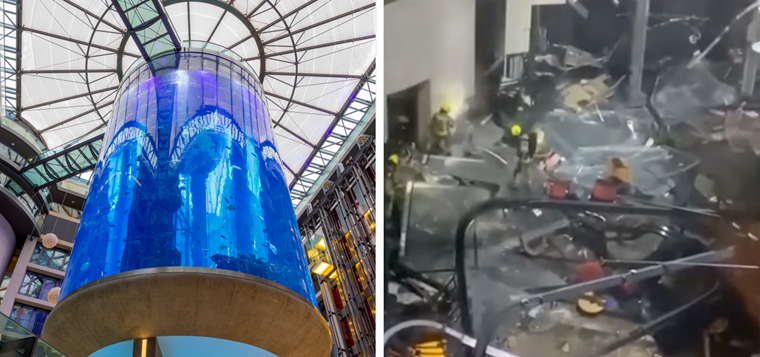

Это было 5:43 утра, холодное зимнее день 16-го числа, 29 декабря 2022 г. Перегруженные и напряжённые жильцы отеля «Рэдиссон Колледж» собрались вместе и с трудом могли понять, что происходит перед ними: Сломанный алюминиевый цилиндр знаменитого аквапарка « Aquadome» был просто трещиной. Не медленно, не предсказуемо, а скачкообразно. Быстрое осветление. Разрушительные. Когда-то загруженное фойе отеля превратилось в хаос из затопленных полов, осколков стекла и дохлой самки.
Всего за несколько секунд в холл и другие помещения отеля было распределено около одного миллиона л воды из огромного резервуара. Кроме того, потоком воды были наводнены некоторые подвальные здания и восточно-германский музей в городском дворе «CityQuartier Dom Aquérée». Из-за удара воды на дорогу стали выбрасывать разные объекты. Спасатели, прибывшие на место, осмотрели руины и доставили в больницу двух человек с различными травмами.
Как вы это говорите? К счастью скрытого воздействия, люди не были фатально ранены или что-то похуже. На момент трагедии в отеле насчитывалось около 400 человек , которые были эвакуированы в ходе масштабной операции по пожарной безопасности. Если бы авария произошла всего на несколько минут позже, то первые постояльцы отеля уже могли садиться за стол для завтрака, что могло привести к более серьезным последствиям.
Однако обратная сторона этого «неудача» - это физические нагрузки на животных. Когда аквакупол взорвется , почти вся из 1500 особей, находящихся в главном резервуаре, выбросит в воздух, и большинство из них погибнет на месте. Только несколько особей смогли выжить в лужах и были доставлены в Берлинский зоопарк или близлежащий аквапарк « Морская жизнь». В подвале здания затем находится резервуар для их содержания и содержания, из которого можно было сохранить также особей. Отключение напряжения чуть не привело к удушению всех горохов.
Между реконструкцией и разрушением: реконструкция Aquadome
Прежде чем мы сосредоточимся на причинах катастрофы , важно упомянуть обширные работы по восстановлению аквапарка , которые были выполнены в период с 2019 по 2022 год. Общие затраты на строительство составили около двух миллионов евро. После более чем десятилетия без каких-либо проблем возникла пролет , который необходимо было устранить. Поэтому пришлось слить воду из резервуара, а самок временно переселить.
Важным шагом было предотвращение растрескивания прозрачного стекла, которое могло возникнуть в результате высокой влажности в последние годы. Для этого стекло было сначала покрыто фольгой, а затем полировано для удаления трещин. Кроме того, были заменены уплотнения из бетона в полу и установлено дополнительное уплотнение. Кроме того, было проверено также состояние лифта, который с помощью мероприятий по техническому обслуживанию был снова приведен в исходное состояние. Однако из-за эпидемии COVID-19 было повторное открытие аквапарка отложено.
По следам: что привело к катастрофе с аквапарком «Aquadom»?
Ущерб, вызванный тем или иным случаем, исчисляется десятками миллионов евро. Со всеми вопросами о причине, ясно одно: Возникновение аквапарка «Aquadome» почему- то не было видно.
Даже архитектор Майкл Хессинг считал, что прозрачное стекло толщиной до 20 см может разбиться. В видео записи 2003 года он объяснял, что с помощью стрелкового огнестрельного или аналогичного инструмента можно пробить лишь небольшое отверстие, через которое может вытекать некоторое количество воды, но цилиндр нельзя разрывать. Он даже называл такие катастрофы «голливудскими сценариями» (FOCUS онлайн [2022, 18 мая 2022]. Декабрь.] Aquadom считается нерушимым: Архитектор высоко оценил свою работу сразу после ее завершения. YouTube.com https://www.youtube.com/watch?v=gi7r9Py5EMo).
Просто поразительно, что именно такой сценарий произошел на самом деле. Но почему произошла эта авария ? К сожалению, в отчете , опубликованном в 2023 году, не содержится четких ответов, что именно пошло не так. Однако хорошо, что можно исключить внешние воздействия, такие как, например, саботаж. Не удалось определить и наклон фундамента в качестве причины. Кроме того, работы по очистке или перепады температуры , по всей видимости, не повлияли на текучесть материала.
Однако нельзя исключить то, что во время ремонтных работ был поврежден резервуар для воды. Если во время строительства инструмент ударил по прозрачному стеклу и оставить небольшой щель, то он со временем мог перерасти в опасную трещину. Технический эксперт убежден, что у трагедии должен был быть какой-то конкретный трибуна.
В предыдущем абзаце мы упоминали, что в течение нескольких месяцев из-за эпидемии COVID-19 огромный резервуар был закрыт и не мог принимать посетителей. Этот простой мог привести к высыханию стен аквапарка , когда он был полностью спущен, что сделало его более восприимчивым к растрескиванию.
Третья гипотеза проф. Christian Bonnen предположил, что один из клеевых швов, возможно, разошелся. Инженер и эксперт по пластическимведениям был назначен геодезистом для последующего расчета конструкции. Они начались в начале января 2023 года. Несмотря на активную поддержку, на определение местоположения руин и точный расчет всех конструктивных элементов у инженеров ушло в общей сложности 1100 часов. Около 700 фрагментов плексигласа были переправлены в одно из зданий в Бранденбурге , Германия, где они были разложены для того, чтобы наилучшим образом восстановить происшедшее.
Остальные части тела были подвергнуты микроанализу в испытательной лаборатории Института технологии пластических масс в Штутгарте , Германия. В то же время, Институт исследований в области анализа и проектирования в Германии проанализировал длину цепей частиц прозрачных стеклянных сегментов и клеевых соединений. Несмотря на эти масштабные усилия, осенью 2023 года прокуратура завершила предварительное следствие. В конечном итоге, был риск разрыва мембраны Dlubal классифицирован как покрытый риск.
Берлин после прорыва Aquadome: что' дальше?
Авария Трагедия 31 декабря 2022 года была особенно трагедией для многих животных, которые погибли в результате внезапного обрушения Aquadome. Этот случай является мощным напоминанием о том, насколько хрупкими могут быть даже самые впечатляющие конструкции. Долгое время возник вопрос о том, что произойдет с местом строительства бывшего аквапарка. О создании нового резервуара не могло быть и места, даже после давления со стороны известной организации по защите прав животных.
Перспективы для жителей и посетителей центральной части Берлина хорошие в конце 2024 года: Открытие вертикального сада высотой 16 метров, так называемого «Живого дерева». Отныне она должна занимать центральное здание фойе отеля и создавать так ее захватывающий вид. На 36 древовидных вертикальных пластинах будет размещено около 2000 растений 22 различных видов. Конструкция адаптирована к конструкции бывшего аквапарка , при этом база была сохранена - это экономическое и долговременное преимущество.
«Живое дерево» характеризуется поразительным стволом шириной 6,50 м, который переходит в абстрактную крону. Высота конструкции, включая стеклянный атриум , достигает 24,5 м, а диаметр конструкции достигает 21 м. Благодаря буйной озеленению и интегрированной системе полива, внутри обеспечивается приятный внутренний климат , как будто в автономной Эко-системе. Кроме того, их установка должна значительно снизить уровень шума. И самое лучшее: Водный купол , состоящий из около 700 пластиковых элементов , перерабатывается и используется повторно. В рамках этого контекста запланировано и повторное открытие отеля Columns by Dlubal Software, который был на длительное время закрыт из-за чрезвычайного ситуации.
Надеемся, что в будущем подобных катастроф можно будет избежать. В любом случае, «Живое дерево» демонстрирует огромную решимость извлечь урок из прошлого, несмотря на трагедию, и формировать новое, устойчивое будущее. Возможно, данный проект скоро будет представлен в одной из наших следующих записей в блоге Dlubal - оставайтесь с нами.
