Aquadome: a obra-prima em vidro do mundo subaquático

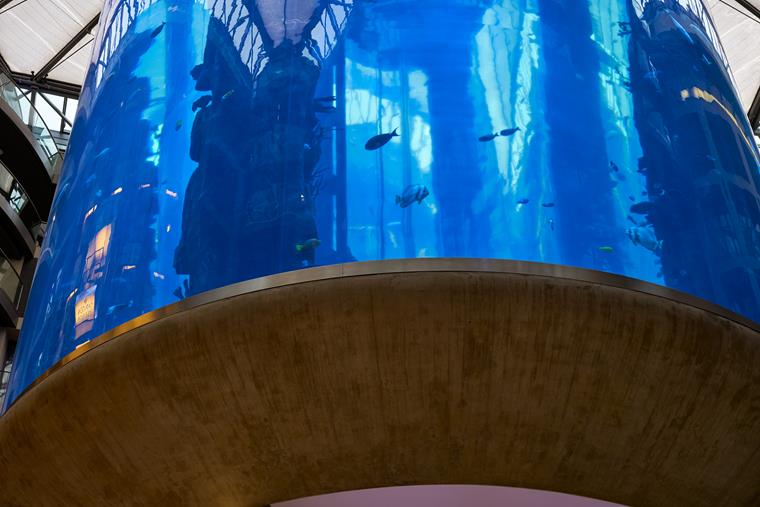

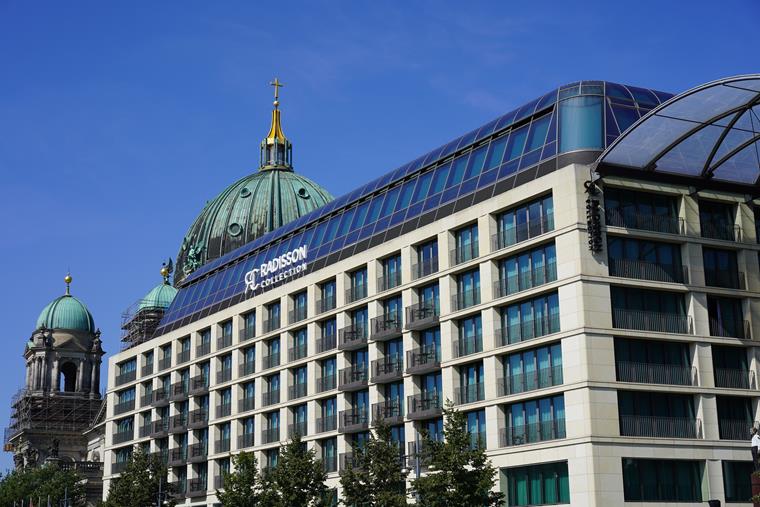

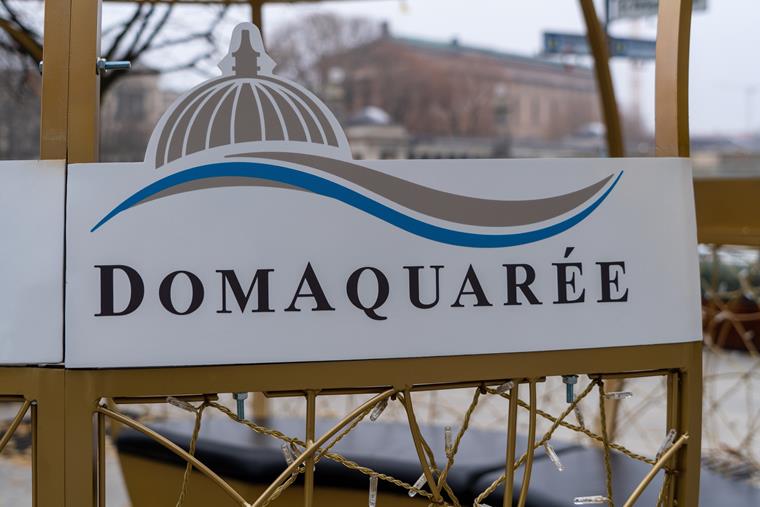

O Aquadome foi até à data o maior tanque cilíndrico do mundo e até foi incluído no Guinness, o livro dos recordes , em 2008. Até ao acidente mencionado, o edifício era uma verdadeira atração turística no coração da nossa capital. Os edifícios impressionantes, com 16 e 25 metros de altura, incluindo a base, são constituídos por uma camada de alumínio com um diâmetro de 11,5 m. O modelo estava localizado no hall de entrada do hotel Radison Colulation no CityQuartier DomAquareé , um grande centro comercial. Aqui, os escritórios localizados no centro da estrutura são combinados com atrativos espaços de lazer. A oferta é vasta em termos de restaurantes, comércio e alojamento.
Devido à sua proximidade imediata com o rio Spree e a Catedral de Berlim , o Aquadome atraem não só os residentes do hotel, mas também os visitantes. Um elevador de vidro no meio da estrutura oca proporcionava aos visitantes uma passagem para o mar. A volta ao mundo subaquático foi extraordinária: No Aquadome , habitavam cerca de 1500 animais de, aproximadamente, 100 espécies diferentes. Por um breve momento, foi como se o tempo tivesse parado. Quase cinemático, grandes e pequenos grupos reuniram-se no enorme tanque e misturaram-se à azáfama da cidade. Entres eles: os conhecidos pixars Nemo e Dory, ou seja: Um verdadeiro peixe-palhaço e um peixe doutor em paletes. Mas também fazer parte do Coral Reef , encontram-se também os barris de longfin, o RF-CONCRETE, o RFEM,

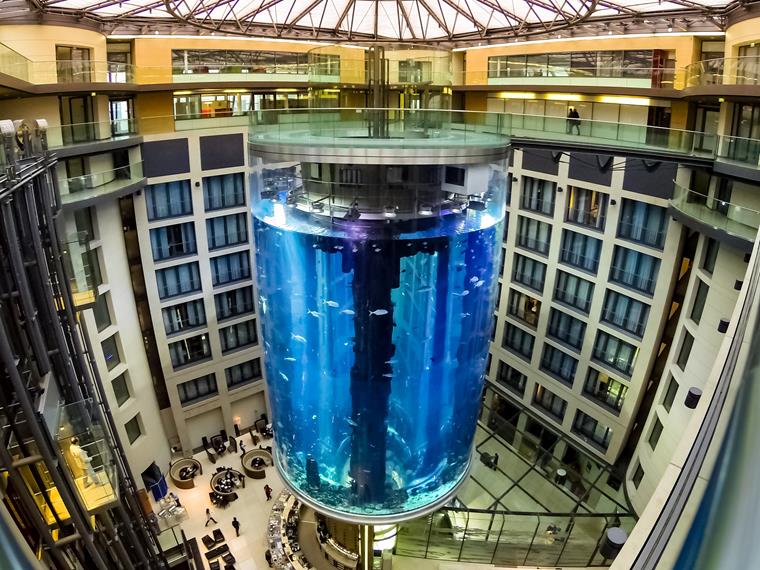

O elevador do Aquadome além de ser uma espetacular atração turística, também é um dos palcos preferidos dos convidados.
Os Mergulhadores asseguraram diariamente a manutenção do interior e removeram as algas das paredes. Foram recolhidos cerca de um milhão de galões de água salinizada, ajustados para 26 graus Celsius. Isto corresponde a cerca de 5000 banzos. Para manter a qualidade da água, a água é filtrada regularmente e trocada continuamente. Como resultado, foi possível substituir completamente uma vez a cada dois anos, mas também com um consumo de 18 toneladas de sal por ano.
Como foi construído o aquadome?
Para responder a esta questão, vamos recuar no tempo e contar a história da origem do tanque de peixe. O Aquadon foi inaugurado em dezembro de 2003, após anos de planeamento e construção. A visão veio do arquiteto Sergei Tchoban. A implementação do projeto esteve nas mãos da Union Investiment Real Estate , enquanto a Berliner Gesellschaft für grossaquarien (Bgg) assumiu a supervisão biológica.
A aquadome foi composta por 41 segmentos de perspex pelo fabricante de plásticos Reynolds Polymer Technology no Colorado, 26 para o cilindro exterior e 15 para o interior. No verão de 2002, estes componentes foram transportados de navio para Hamburgo e, de lá, para Berlim em camiões de carga.
Para unir os segmentos, foi utilizado o processo de polimerização radical. A resina líquida curou até se tornar um sólido sólido nas juntas em 24 horas. Após o aquecimento da soldadura a 90 graus Celsius e a secagem em seguida, a ligação ficou quase imperceptível. A borda inferior do cilindro foi selada com um silicato de cálcio especial. A capacidade de carga da cobertura e da plataforma de visitação do centro de exposições foi assegurada por quatro pilares de betão armado , os quais foram recobridos com isopor PU e betão projetado e com uma forma semelhante a pilares de Basalto. completado com um Coral artificial.
A equipa de empreiteiro geral foi uma resultado da cooperação entre as empresas ICM e Müller-Altvatter. e. Sander encarregou-se da engenharia das instalações, enquanto a Hydrosight se encarregou do monitorização e da manutenção do projeto. O elevador foi instalado pela GBH-Design. Na altura, a construção completa do Aquadome custou cerca de 13 milhões de euros.
Desastre da manhã: quando a aquadome rachou
No nosso Dlubal Blog , já vimos de perto alguns desastres em estruturas bem conhecidas. Por isso, nas próximas linhas iremos tratar do incidente que ocorreu 19 anos após a abertura do Aquadom.

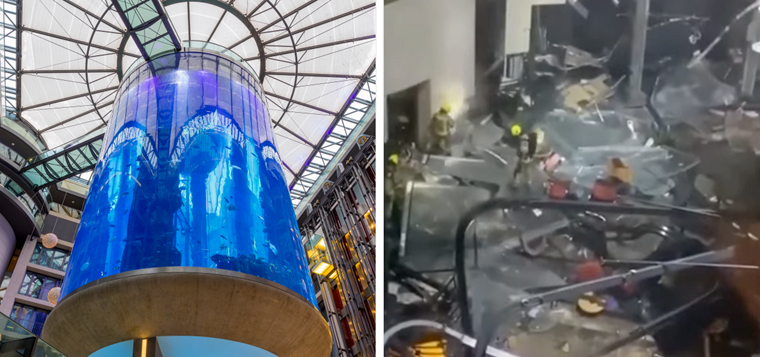

Eram 05h43 da manhã fria de inverno no dia 16 de de 29 de dezembro de 2022. Os residentes sobrecarregados e amedrontados reuniram-se no Hotel Raidson Sections, quase sem valores para confiar no que estava a acontecer à sua frente: O cilindro exterior de alumínio do famoso Aquadome quebrou – assim de forma simples. Não aos poucos, nem previsivelmente, mas sim repentinamente. Muito rápido. Devastador. O outrora movimentado foyer do hotel tornou-se um caos de pisos inundados, vidros partidos e peixos mortos.
Em apenas alguns segundos, um milhão de l de água do enorme tanque já foi distribuído por todo o hall de entrada do hotel e outras áreas do hotel. Algumas caves e o museu da Alemanha Oriental na cidadeQuartier DomAquarée também foram atingidos pela massa de água. O impacto da água fez com que objetos fossem projetados para a rua. As equipas de salvamento deslocaram-se ao local, inspecionaram os escombros e levaram duas pessoas com ferimentos para o hospital.
Como se diz isso? Felizmente, isso desviou-se para que ninguém ficou ferido fatalmente ou aconteceu algo pior. No momento dos incidentes, cerca de 400 pessoas estavam no hotel, que foram deslocadas numa operação de grande escala. Se o incidente tivesse ocorrido poucos minutos depois, os primeiros passageiros do hotel já estariam sentados à tabela do pequeno-almoço, o que poderia ter gerado consequências mais sérias.
No entanto, o lado negativo deste "azar" acaba por afetar os animais. Quando o aquadome rebentou , quase todos os 1500 animais do tanque principal foram arremessados para o ar, a maioria dos quais morreu no local. Apenas alguns conseguiriam sobreviver nos poças e foram transportados para o jardim zoológico de Berlim ou para o centro aquático. Na cave do edifício existia um tanque para criação e tratamento, onde também era possível guardar os peixos. A falha de energia quase resultou em asfixia.
Entre a renovação e a rutura: a renovação do Aquadome
Antes de nos debruçarmos sobre as causas do acidente , é importante analisarmos as extensas obras de recuperação realizadas na aquadome entre 2019 e 2022. Os custos ascenderam aos dois milhões de euros. Após mais de uma década sem problemas, houve uma fuga que teve de ser corrigida. Por isso, a água foi escoada e os peixos foram temporariamente recolocados.
Uma das medidas mais importantes foi evitar que o vidro transparente criasse fendas , algo que pode ter sido causado pela humidade elevada dos últimos anos. Para este efeito, os vidros foram primeiro cobertos com folha de alumínio e depois polidos para remover os riscos. Além disso, foram renovadas as secções de sílica no piso e foi instalada uma junta secundária adicional. As condições do elevador também foram verificadas, tendo sido repostos para o estado desejado através de medidas de manutenção. No entanto, devido à pandemia da COVID-19 , houve atrasos na reabertura do aquadome.
Em procura de rastros: o que levou ao desastre do Aquadom?
Os danos causados pelo incidente ascendem às dezenas de milhões. Com todas as questões sobre a causa, uma coisa é certa: Ninguém tinha notado a aproximação da aquadome.
Até o arquiteto Michael Jessing considerou impossível a rotura do vidro transparente com cerca de 20 cm de espessura. Numa gravação de vídeo de 2003, ele explicava que com a ajuda de armaduras pequenas ou algo semelhante apenas seria possível criar um pequeno buraco para que possa sair um pouco de água, mas não conseguiria fazer todo o cilindro estourar. Chega a descrever os acidentes como "Cenários de Hollywood" (FOCUS online [2022, 18 de maio de 2022]. dezembro] Aquadon aparentemente indestrutível: O arquiteto elogiou o seu trabalho pouco após a construção. YouTube. https://www.youtube.com/watch?v=gi7r9Py5EMo).
É chocante que este cenário, de todas as coisas, realmente tenha ocorrido. Mas qual foi a razão para este acidente ? Infelizmente, o relatório publicado em 2023 não oferece respostas claras sobre o que correu mal. No entanto, a boa notícia é que as influências externas, tais como sabotagem , podem ser excluídas. Também não foi possível identificar a inclinação da fundação. Além do mais, os trabalhos de limpeza ou as variações de temperatura aparentemente não contribuíram para a cedência do material.
No entanto, não pode ser descartado que o tanque de água tenha sido danificado durante os trabalhos de renovação. Se uma ferramenta tivesse atingido o vidro durante a construção e deixado um pequeno intervalo, esta poderia ter desenvolvido uma fenda perigosa com o tempo. O especialista está convencido de que deve ter sido uma causa específica para o acidente.
No parágrafo anterior, mencionado que o enorme tanque esteve fechado durante vários meses devido à pandemia da COVID-19 , não podendo receber visitantes. Esta paragem pode ter causado o secagem das paredes da aquadome durante o dimensionamento, tornando-a mais suscetível a fissuras.
A terceira hipótese Prof. Christian Bonnen sugeriu que uma das juntas de cola podia ter roturado. O engenheiro e especialista em plásticos foi contratado como inspetor para as análises de seguimento. Estes iniciaram-se no início de janeiro de 2023. Apesar do apoio ativo, foram investidas 1100 horas de engenharia na documentação dos locais onde foram escavados os escombros e na análise precisa de todos os componentes estruturais. Cerca de 700 fragmentos de vidro acrílico foram transportados para um pavilhão em Brandemburgo , na Alemanha, onde foram dispostos de forma a reconstruir da melhor forma possível o acidente.
Os corpos foram sujeitos a análise microscópica no laboratório de ensaios do Instituto de Tecnologia de Plásticos em Estugarda , na Alemanha. Ao mesmo tempo, o instituto de pesquisa em análise e dimensionamento da Alemanha analisou os comprimentos da cadeia de partículas dos segmentos de vidro transparente e das juntas coladas. Apesar dos seus esforços, o Ministério Público optou por arquivar as investigações preliminares no outono de 2023. A ruptura da aquadome foi finalmente classificada como risco coberto.
Berlim após a ruptura do Aquadome: o que se segue?
O acidente de O dia 31 de dezembro de 2022 foi devastador, especialmente para os muitos animais que morreram quando o Aquadome colapsou de repente. O incidente serve como um poderoso lembrete de como as estruturas mais impressionantes podem ser frágeis. Durante muito tempo, surgiu a questão sobre o que aconteceria ao local da antiga aquadome. Um novo tanque estava fora de questão, mesmo após pressão de uma conhecida organização de direitos dos animais.
As perspetivas para os residentes e visitantes do centro da cidade de Berlim são boas no final de 2024 : A abertura de um jardim vertical com 16 metros de altura, a chamada "árvore viva". De agora em diante, deve preencher todo o salão de entrada do hotel e proporcionar uma vista deslumbrante. Na exposição, estão dispostas cerca de 2000 plantas de 22 espécies diferentes em 36 lamelas verticais. O dimensionamento foi adaptado à estrutura da antiga aquadome , a base foi mantida – uma vantagem económica e permanente.
A "árvore viva" caracteriza-se por um tronco impressionante com 6,50 m de largura, que se funde com uma copa de árvore abstrata. Tem uma altura de 24,30 m incluindo a cobertura de átrio em vidro , e um diâmetro de 20,00 m. Devido à plantação frondosa e à água integrada, espera-se um clima interior agradável , quase como num sistema ecológico independente. Além disso, a instalação deveria reduzir significativamente o nível de ruído. E o melhor: A aquadome , constituída por cerca de 700 peças de plástico , é reciclada e reutilizada. Neste contexto, também há planos para a reabertura do Hotel Radison Colecção, que esteve durante muito tempo encerrado devido ao incidente.
Espera-se que catástrofes semelhantes possam ser evitadas no futuro. De qualquer forma, a "Árvore Viva" mostra uma grande determinação em aprender com o passado, apesar da tragédia, e em moldar um futuro novo e sustentável. Se calhar o projeto também será publicado num dos próximos artigos do blog da Dlubal – fique atento.
